 Странен ефект с полигон при Protel DXP Здравейте,
днес довършвах една платка, и най-накрая на горния слой дръпнах един полигон към маса върху цялата платка. Пуснах design rule check и то изплю n грешки все едни и същи, а именно късо между полигона и всички островчета ( pads ) на останалите елементи. Като намалих големината на грида на полигона ( така че да се вижда и долният слой ), се вижда че протела прави кръгчета около всяко от островчетата, но после го замазва отгоре с писти. Некой имал ли е подобен проблем и как може да се оправи. Предполагам с настройки......
Мерси предварително.
|
| Чет Сеп 28, 2006 5:27 pm |

|
|
|
MYXATA
Ранг: Форумен бог
Регистриран на: Пон Юни 05, 2006 1:48 pm
Мнения: 4906
Местоположение: където небето среща земята, ракията е Jameson, а бирата Guinness
|
преди да поставиш полигона промени в rules по-голям clearance. така между полигона и сичко останало ще имаш разстояние което после при дизайн чек няма да ти създава проблеми
_________________
... ако трети ден не ти се работи... това означава, че е сряда !
|
| Чет Сеп 28, 2006 6:03 pm |
|
|
|
Demon
Ранг: Минаващ
Регистриран на: Сря Окт 20, 2004 6:22 pm
Мнения: 5
Местоположение: София
|
Това го направих почти веднага. Зададох го 1мм. Резултатът е все същия....
|
| Чет Сеп 28, 2006 7:54 pm |
|
|
|
TheWizard
Ранг: Форумен бог
Регистриран на: Сря Апр 27, 2005 12:48 pm
Мнения: 6094
|
тез Protel-и са една торба бъгове...
Пренасочили NET-a на полигона към маса или го върза дирекно към маса
|
| Чет Сеп 28, 2006 8:24 pm |
|
|
|
MYXATA
Ранг: Форумен бог
Регистриран на: Пон Юни 05, 2006 1:48 pm
Мнения: 4906
Местоположение: където небето среща земята, ракията е Jameson, а бирата Guinness
|
demon имах в предвид увеличаваш clearanсe пляскаш полигона и преди rulechecк пак го намаляш, в противен случай пак има проблеми със зададените отстояния! Аз поне така го лъжа успешно когато ползвам протелщината
_________________
... ако трети ден не ти се работи... това означава, че е сряда !
|
| Чет Сеп 28, 2006 9:27 pm |
|
|
|
Demon
Ранг: Минаващ
Регистриран на: Сря Окт 20, 2004 6:22 pm
Мнения: 5
Местоположение: София
|

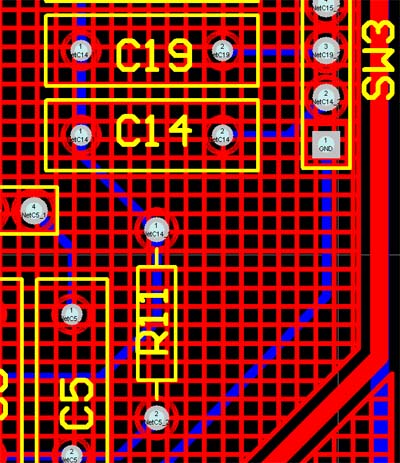

Не става въпрос само за ДРЦ-то. той директно си маже върху всички островчета, а ги огражда с кръгчета, уж да ги заобиколи. За да не бъда голословен, ето една картинка от готовата платка. Тук съм увеличил спейсинга, за да се види какво има отдолу.
|
| Пет Сеп 29, 2006 9:37 am |
|
|
|
ToHu
Ранг: Форумен бог
Регистриран на: Нед Сеп 26, 2004 9:21 pm
Мнения: 30684
Местоположение: София
|
Хм, странно, пътечките заобикаля а площадките не ... това е някаква бъгавост да занеш, едва ли е от настройка, аз поне не съм виждалнякоя дето да прави тоя ефект в 99СЕ, с DXP бозата не съм се занимавал
|
| Пет Сеп 29, 2006 10:00 am |
|
|
|
Demon
Ранг: Минаващ
Регистриран на: Сря Окт 20, 2004 6:22 pm
Мнения: 5
Местоположение: София
|
Или е някакъв бъг, или е настройка, която по незнайни причини се е променила и аз не знам коя е точно. Факт е че със създаването на нов PCB документ, копи-пейст на платката в него и ребилд на полигона нащата си дойдоха на мястото.
Що да лесно като може да е трудно.......
|
| Пет Сеп 29, 2006 11:18 am |
|
|
|
the_real_maniac
Ранг: Почетен член
Регистриран на: Пет Авг 19, 2005 11:38 am
Мнения: 978
Местоположение: Europe -> BG
|
offtopic: От доста време насам имам проблеми със сайта в смисъл много бавно ми отговаря/"отваря"
Отделно от факта , че от седмица насам доставчика ми демонстрира нехайство за това че и-нета е скръб
---
ontopic:
Теглиш си diff и правиш сравнение м/у файловете с проблема и без проблема, и виждаш има ли разлика в конф. настройки
Не казвам , че ще е лесно , но е вариант.
|
