Привет на всички, нов съм във форума казвам се Иван и съм специалист по радиоелектроника и радиостанции. От програмиране на микропроцесори не разбирам нищо. За това реших да се допитам до вас за възникналият проблем.
И така реализирах един проект даден от един японец в тубата.
https://www.youtube.com/watch?v=BrYHEOOEkZA
Проекта го изтеглих от тук линка е даден под видеото.
https://drive.google.com/file/d/14HgU81 ... sPJm2/view

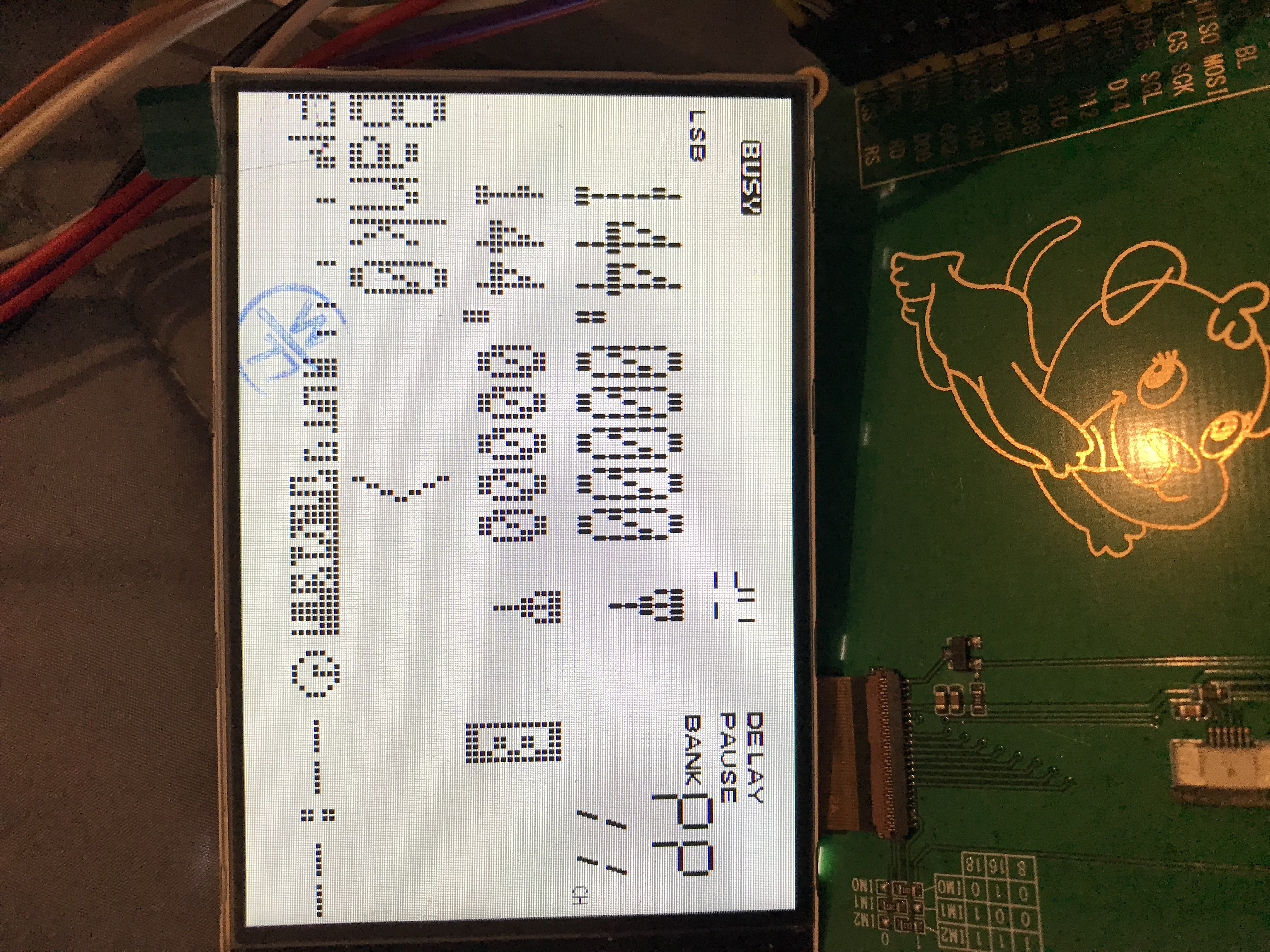

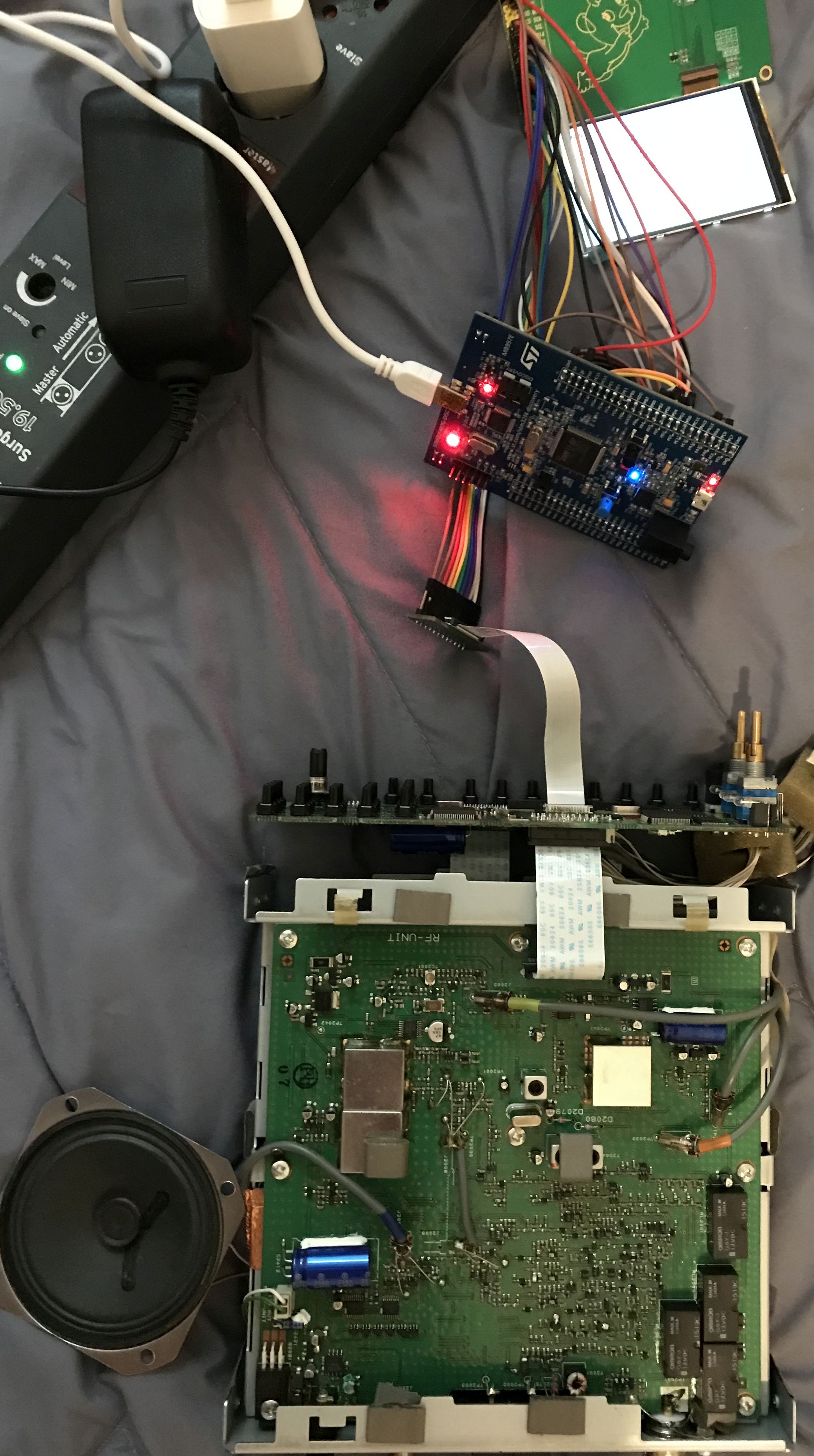

Изработих си собствена платка по схемата дадена в екселския файл. Първо я направих по нея не тръгва. После направих друга като там добавих 100nF кондензатор на ресета към маса, на 94 крак сложих 510 ома на маса и 3Кома на +, закачих RD на дисплея със FSMC_NOE на STM32F407VGT6. Филтриращите кондензатори са конфигурирани по схемата на ентвиклунгсборда със този чип. Направил съм на платката стабилизатор на 3,3 волта. Пак нищо светва само подсветката на дисплея и нищо. Понеже нищо не разбирам от софтуер, за да елиминирам причината си купих и един борд и реших със него да опитам. И вуала тръгна работата.
Сега съм в шах къде е проблема? Платката ми дефакто е по схемата на борда само няма кварц защото японеца твърди че се използва вътрешния генератор на чипа. Всъщност това е единствената разлика. Борда го свързах към дисплея и радиото по същия начин както е опроводяването на платката ми. Другото различно е, че на борда чипа е STM32F40VGT6U Моя е STM32F40VGT6. Купих си няколко чипа от райхелд не бяха скъпи 6-7 евра бройката.

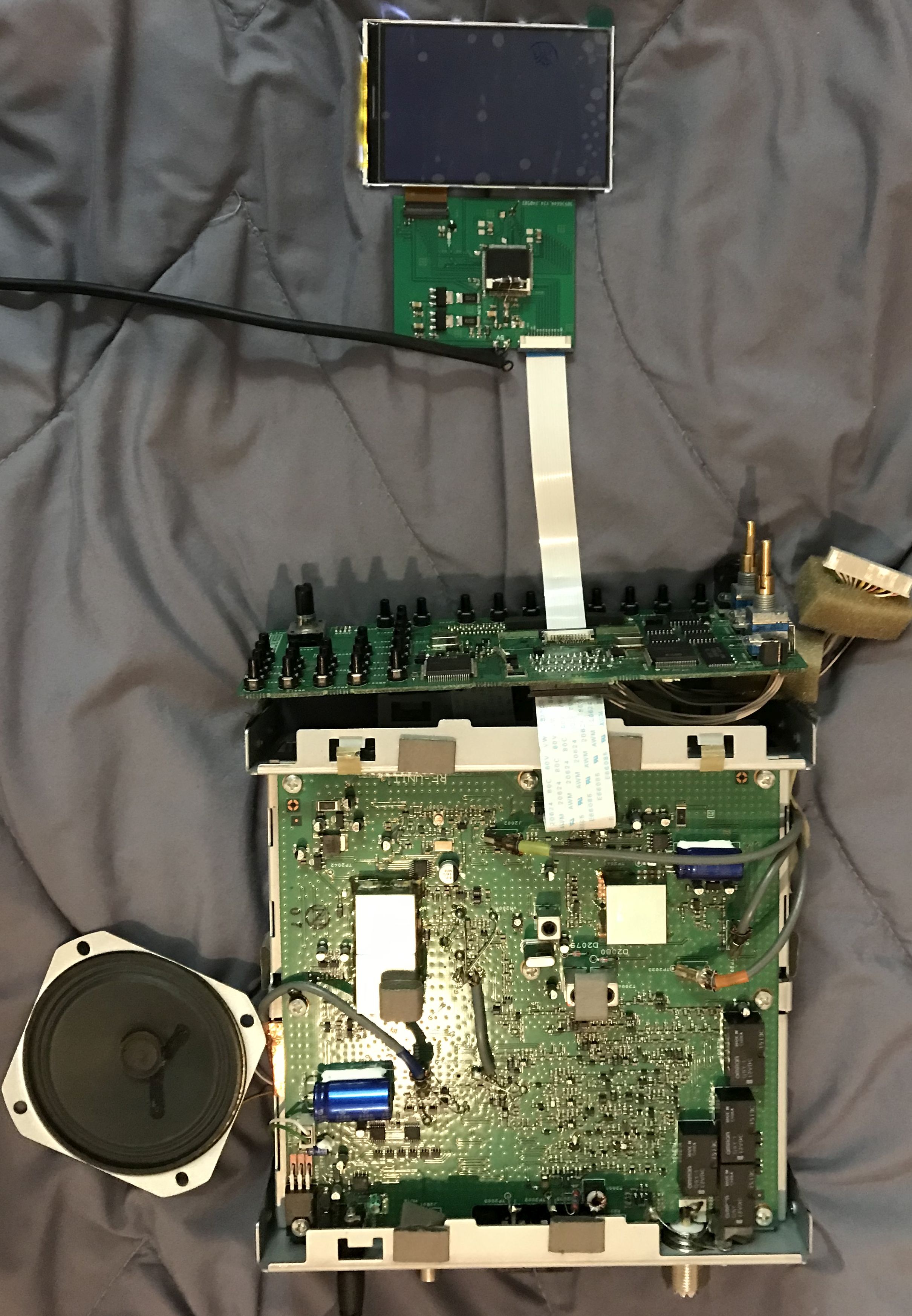

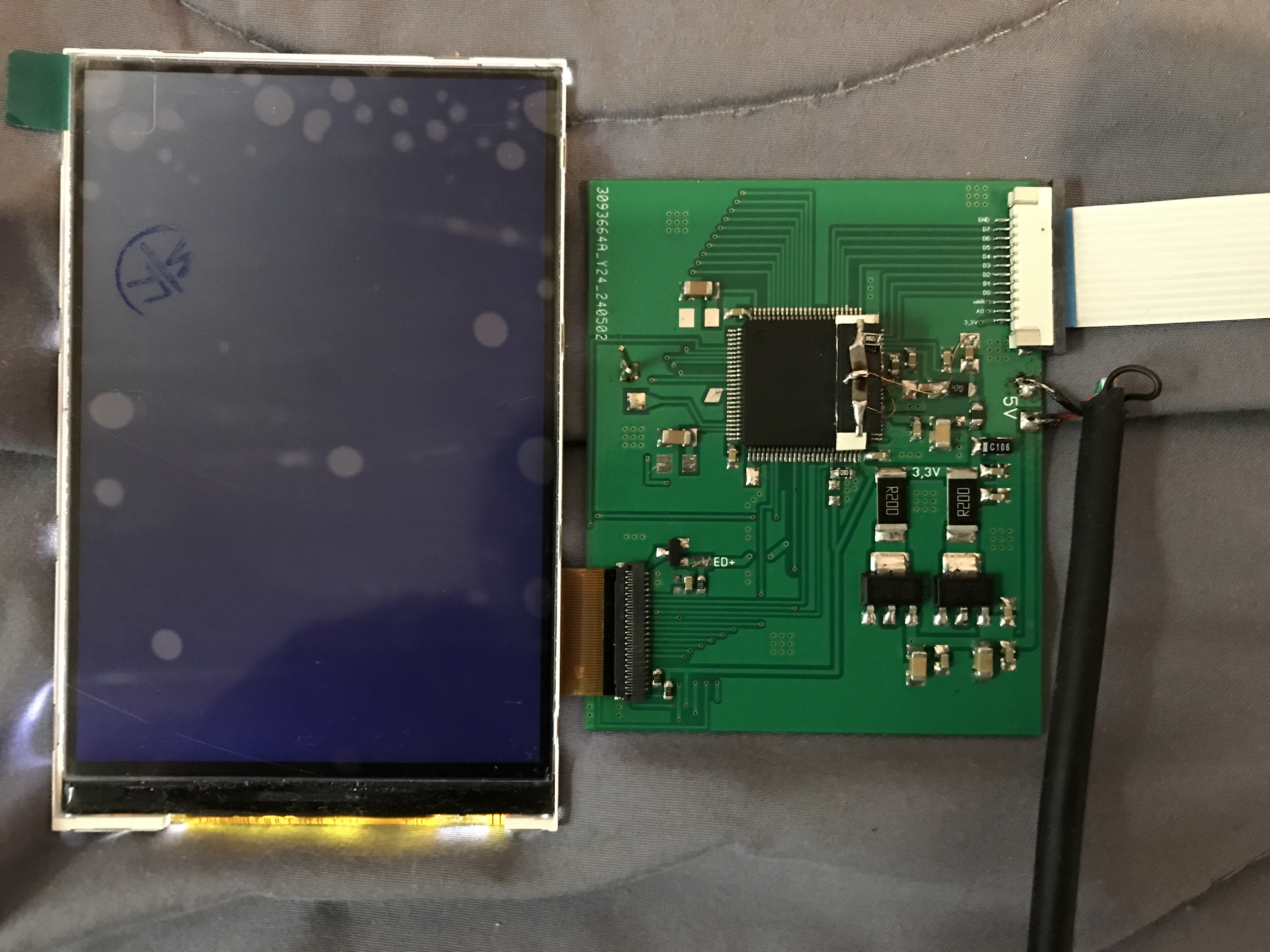

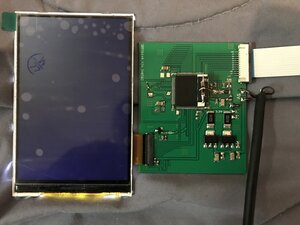

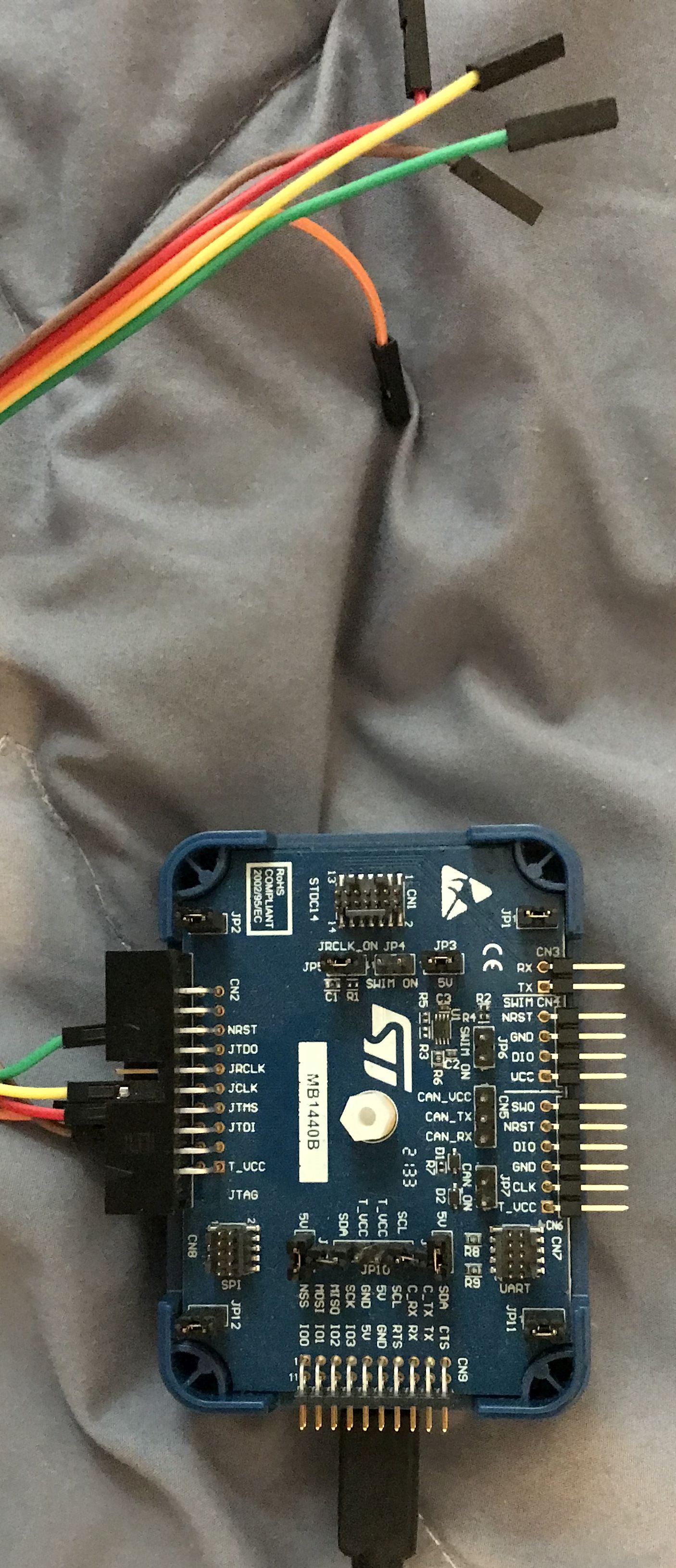

Вчера се опитах да закача кварц на 8МХц но без резултат. Много ще се радвам да получа някакви насоки съвети. Ето снимки на нещата. Използвам програматор 3 серия. Борда си има свой на платката. След като се посъветвах с един колега от друг форум мисля че правилно програмирам със кубеайди програмата. На въпроса защо не сложа борда щом е тръгнало, не може няма място. Мястото е точно колкото е платчицата ми която е по-малка от дисплея за да се събере между бутоните на радиото.

Освен да свържеш кварца, трябва и да го активираш. Отвори проекта в cubeide-то. Щракни два пъти върху файла VR-5000_IPS_E.ioc. Иди в Pinout & Configuration/System Core/RCC. Избери от HSE Crystal/Ceramic Resonator. След това иди в Clock Configuration. Задай правилната честота на кварца - в твоя случай 8MHz. Активирай го - избери от PLL Source Mux HSE. Ако нещо не е OK(обикновено) щракни на Resolve Clock Issues. Във VR-5000_IPS_E.pdf на стр. 5 са оригиналните настройки(или преди да пипаш отпечатай текущите) - трябва да направиш същите клоци на периферията(така е по-лесно). Когато си готов натискаш ctrl+s и и се съгласяваш. Компилираш. Печеш. Аз ползвам STM32CubeProgrammer. В иде-то така и не намерих(не мога да търся ) откъде може само да се програмира.

п.п.
Има и втори вариант - четеш Reference manual-а на контролера (има няма 1800 страници) и пишеш директно по регистрите...

Добре разбирам, моята идея беше да проверя дали случайно не си е програмирано с кварц. Защо когато програмирам същия файл на борда работи, а на моята платка неще? По принцип софтуера щом е без кварц и в двата случая трябва да пуска вътрешния генератор или се бъркам. Когато закачам борда може ли понеже си го разпознава програмата тя автоматично да пуска кварца или... Тука не ми е ясно. Каква е причината с борда да работи а с моя чип не. Също четах че чипа на борда е стара версия и вече не се произвежда. Има ли някакви разлики между него и другия без буква у на края? Поя го с поялник велер но не ползвам гривна тея чипове чувствителни ли са към статика, може ли да съм го повредил при поенето. Пробвах с два все същото. А и щом програмата си го разпознава и не дава грешки при програмирането.....

Разгледай внимателно схемите на развойната платка и тая която си направил за разлики около ресет, захранване и каквато друга периферия има.

Проектът от архива е с вътрешен осцилатор(HSI RC). Компилираш и печеш. Дай снимка на чипа, на която се виждат надписите.

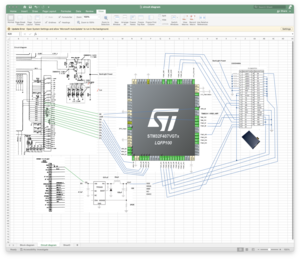

Това е схемата от която гледам и уж така съм направил.

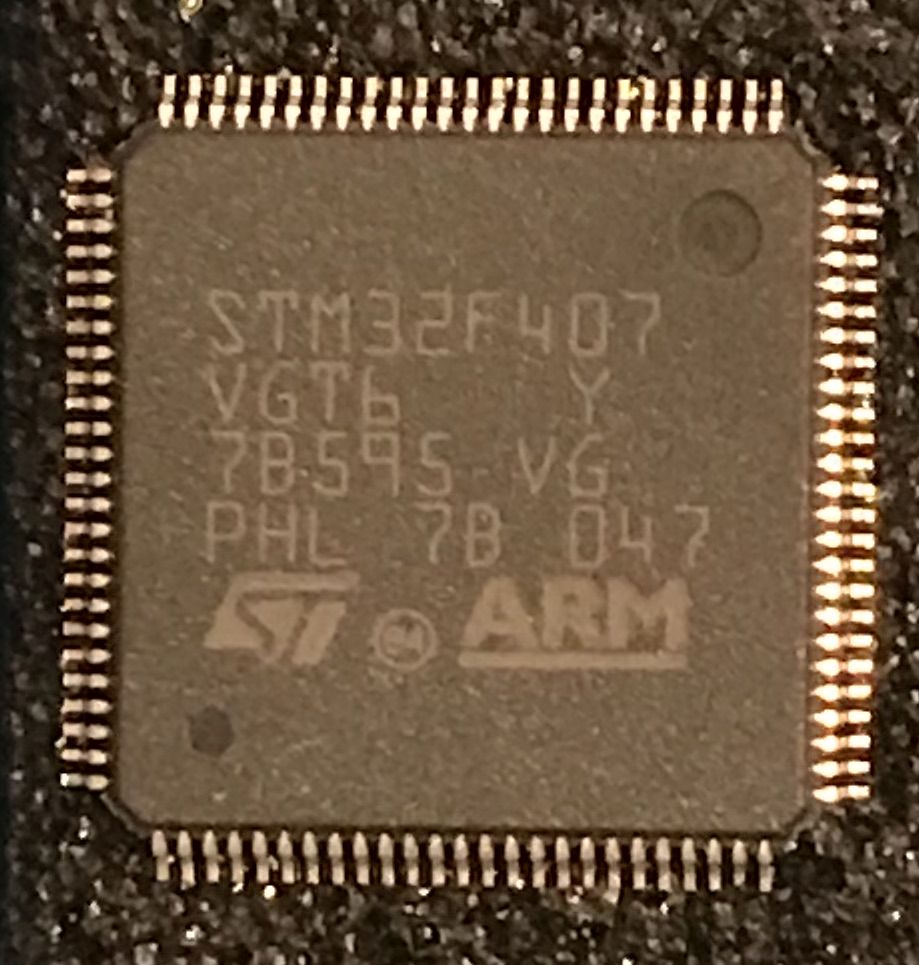

Ето снимка на нов, след като запоя и измия със спирт надписа почти не се вижда.

А сигурен ли си че чиповете не са ментета? От али експрес?

Ами не не съм. Аз ги купих от райхелт, а те от къде са ги взели един бог знае. Борда и него от там го взех но си работи. Уж се старая да купувам части от европейски магазини дето са корекни но кой ги знае. От алито си купувам само резистори и бобини. Полупроводник от там не се купува, на 10 я тръгне някой я не. От китайците само платки поръчвам там не лъжат. Сега погледнах другите магазини Маузер дигикей му търсят 13,70 евра райхелт 5,60 знам ли.

Ако ти се рискува, свали чипа от демо-борда и го запой на твоята платка. Така ще разбереш, дали проблема е в ментето.

Обсъждания дисплей има ли схема?

Да като си свалиш проекта от дадения линк, разархивираш и там в един екселски файл е схемата. Не ми ще да развалям работещ борд. Чудя се дали да не купя един от скъпите чипове, или да потърся цокъл и така да мога да пробвам.

Бъзикаш се!?! Предлагаш всеки който иска да погледне схемата за да помогне за решаването на ТВОЙ проблем, да свали архив от почти 200MB и да търси в кой от всички документи се намира тя?
Хм...

Когато се прибера от работа ще кача схемата. Прав си никой не е длъжен да прави нищо. Всичко е въпрос на личен избор и желание. Нито пък аз имам някаво право да се сърдя някому, че не е в настроение да помогне ако може. В момента с телефона няма как да я кача.

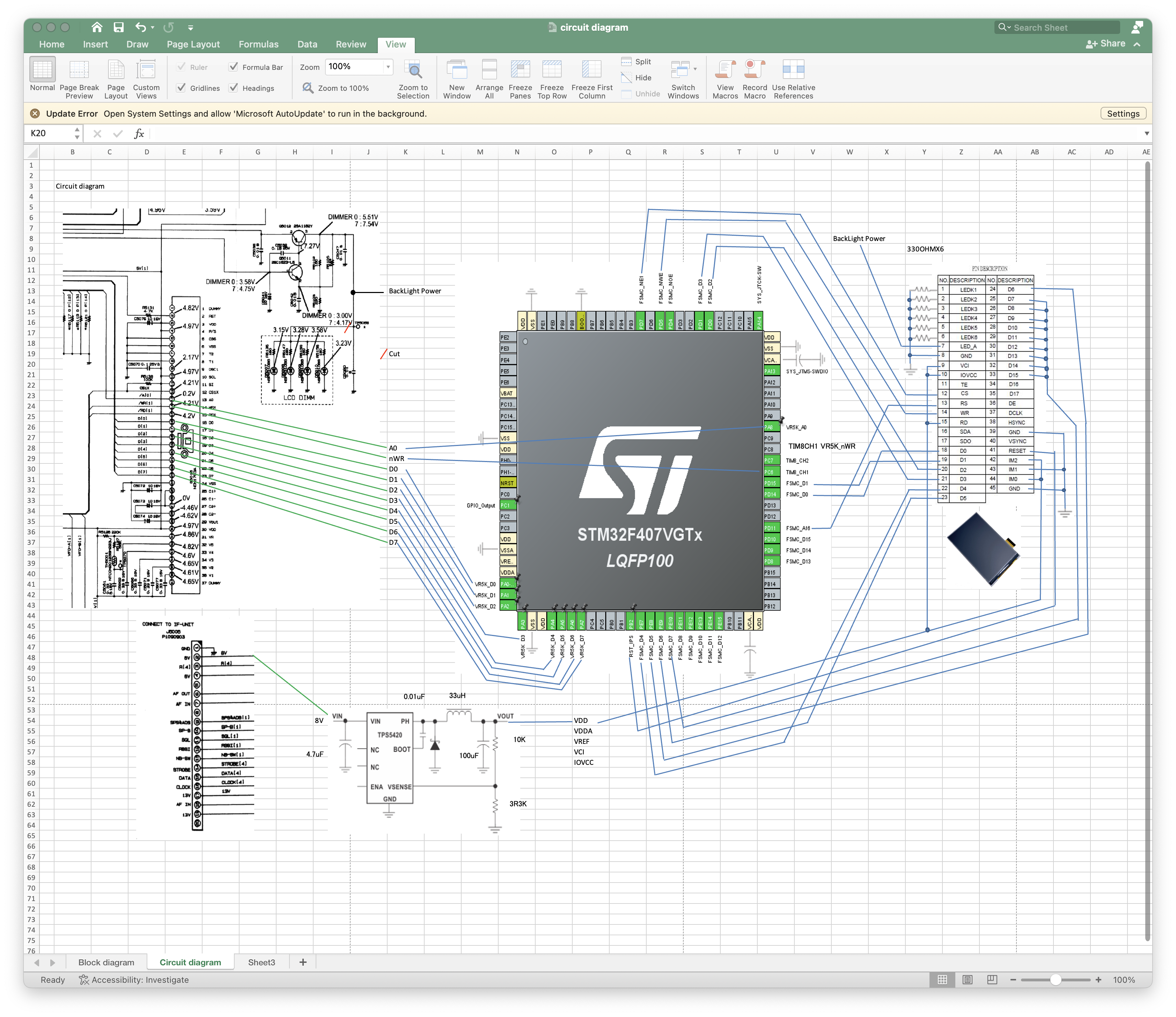

Ице, те ти схема ...

Не става въпрос за настроения. Вчера погледнах в архива. Никога не би ми хрумнало, че схемата е в екселски файл. Не видях схема и го зарязах.

Благодаря. Погледнах, и за малко да ослепея. Иб@си схемата...

Както и да е...
Ако се ориентирам правилно, Vbat не е свързан никъде. Не познавам микроконтролера, и предполагам че това захранване е за RTC. Нямам представа дали може да работи без него. В развойния кит тоя сигнал е свързан към захранване.

Редакция:
Апропо, някой от ентусиастите повторили проекта не се ли е прежалил да начертае пълна схема? Платката как е правена, по каква схема?
