Помощ за управление на графичен LCD LGM12641BS1R

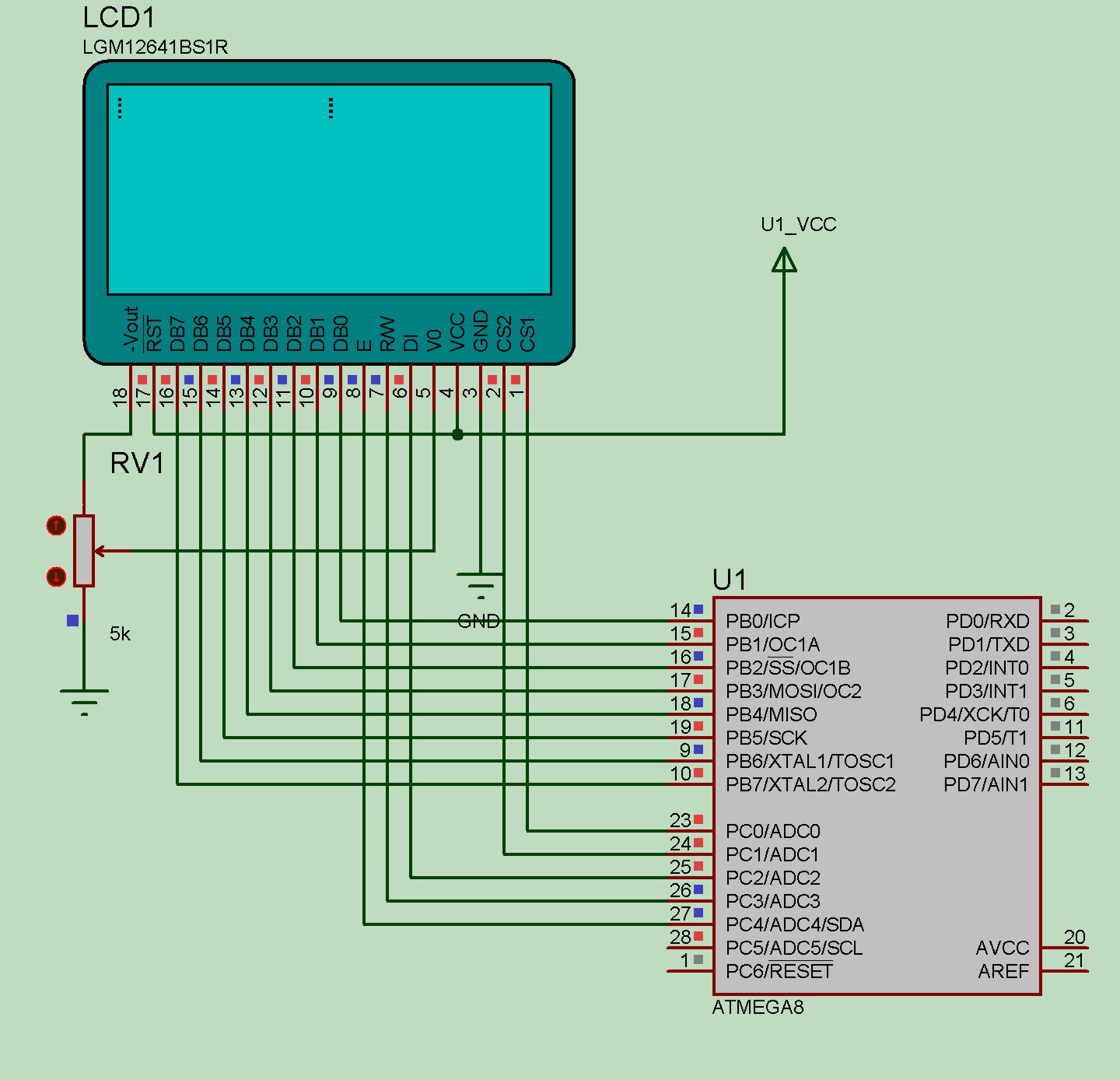

Колеги ,реших да се поограмотя малко на тема графичен LCD.Написах една съвсем проста програма за ATMEGA8 с CodevisionAVR.Исках само да пробвам да изведа един байт на екрана ,в случая 0xaa ,на определени координати.Начертах си схемата с Протеус (версия 7.1 SP4).Съгласувах всичко с описанието на LCD-то от PDF-a.Не мога да разбера аз ли съм с грешка или ме подмята симулатора.При проверка на Busy Flag програмата увисва и нищо не се получава на екрана,което според мен е нещо проблем на самия модел от Протеус.Ако махна реда който тества флага за заетост ,на екрана се извеждат байтовете 0xaa и за двата чипа на дисплея ,без координатите да играят някаква роля .Къде е проблема според вас.Ето и кода:Проблемния ред е с коментар!!!
/*****************************************************
This program was produced by the
CodeWizardAVR V1.24.5 Standard
Automatic Program Generator
© Copyright 1998-2005 Pavel Haiduc, HP InfoTech s.r.l.
http://www.hpinfotech.com
e-mail:office@hpinfotech.com
Project :
Version :
Date : 26.1.2008 г.
Author : ugeen
Company : navigation
Comments:
Chip type : ATmega8L
Program type : Application
Clock frequency : 8,000000 MHz
Memory model : Small
External SRAM size : 0
Data Stack size : 256
*****************************************************/
#include <mega8.h>
#include <delay.h>
// Declare your global variables here
#define RS_L PORTC=~(1<<2)
#define RS_H PORTC|=(1<<2)
#define RW_L PORTC&=~(1<<3)
#define RW_H PORTC|=(1<<3)
#define E_L PORTC&=~(1<<4)
#define E_H PORTC|=(1<<4)
#define CS1_L PORTC&=~(1<<0)
#define CS1_H PORTC|=(1<<0)
#define CS2_L PORTC&=~(1<<1)
#define CS2_H PORTC|=(1<<1)
#define First_line 0xC0
#define Displ_ON 0x3F
//
unsigned char X,Y,Data;
//
void Pulse(void)
{
E_H;
delay_us(100);
E_L;
}
//
void Check_Busy_Flag(void)
{
RS_L;
RW_H;
DDRB=0x00;
E_H;
delay_us(350);
// while(PINB&0x80);проблемния ред .Без него се опитва да изкара нещо.
E_L;
DDRB=0xff;
#asm("nop")
}
//
void Initialize(void)
{
CS1_L;CS2_H;
delay_us(200);
Check_Busy_Flag();
RS_L;
RW_L;
PORTB=Displ_ON;
Pulse();
//
//
Check_Busy_Flag();
RS_L;
RW_L;
PORTB=First_line;
Pulse();
//
//
CS1_H;CS2_L;
delay_us(200);
Check_Busy_Flag();
RS_L;
RW_L;
PORTB=Displ_ON;
Pulse();
//
//
Check_Busy_Flag();
RS_L;
RW_L;
PORTB=First_line;
Pulse();
//
//
}
void Gotoxy(void)
{
if(Y>=64){ CS1_H;CS2_L;}
else{CS1_L;CS2_H;}
delay_us(200);
Check_Busy_Flag();
RS_L;
RW_L;
PORTB=0x40|Y;
Pulse();
Check_Busy_Flag();
RS_L;
RW_L;
PORTB=0xb8|X;
Pulse();
}
//
//
void Write_data(void)
{
if(Y>=64){ CS1_H;CS2_L;}
else{CS1_L;CS2_H;}
Check_Busy_Flag();
RS_H;
RW_L;
PORTB=Data;
Pulse();
}
void main(void)
{
// Declare your local variables here
// Input/Output Ports initialization
// Port B initialization
// Func7=Out Func6=Out Func5=Out Func4=In Func3=In Func2=Out Func1=Out Func0=Out
// State7=0 State6=0 State5=0 State4=T State3=T State2=0 State1=0 State0=0
PORTB=0x00;
DDRB=0xE7;
// Port C initialization
// Func6=Out Func5=Out Func4=Out Func3=Out Func2=Out Func1=Out Func0=Out
// State6=0 State5=0 State4=0 State3=0 State2=0 State1=0 State0=0
PORTC=0x00;
DDRC=0x7F;
// Port D initialization
// Func7=In Func6=In Func5=In Func4=In Func3=In Func2=In Func1=In Func0=In
// State7=T State6=T State5=T State4=T State3=T State2=T State1=T State0=T
PORTD=0x00;
DDRD=0x00;
// Timer/Counter 0 initialization
// Clock source: System Clock
// Clock value: Timer 0 Stopped
TCCR0=0x00;
TCNT0=0x00;
// Timer/Counter 1 initialization
// Clock source: System Clock
// Clock value: Timer 1 Stopped
// Mode: Normal top=FFFFh
// OC1A output: Discon.
// OC1B output: Discon.
// Noise Canceler: Off
// Input Capture on Falling Edge
TCCR1A=0x00;
TCCR1B=0x00;
TCNT1H=0x00;
TCNT1L=0x00;
ICR1H=0x00;
ICR1L=0x00;
OCR1AH=0x00;
OCR1AL=0x00;
OCR1BH=0x00;
OCR1BL=0x00;
// Timer/Counter 2 initialization
// Clock source: System Clock
// Clock value: Timer 2 Stopped
// Mode: Normal top=FFh
// OC2 output: Disconnected
ASSR=0x00;
TCCR2=0x00;
TCNT2=0x00;
OCR2=0x00;
// External Interrupt(s) initialization
// INT0: Off
// INT1: Off
MCUCR=0x00;
// Timer(s)/Counter(s) Interrupt(s) initialization
TIMSK=0x00;
// Analog Comparator initialization
// Analog Comparator: Off
// Analog Comparator Input Capture by Timer/Counter 1: Off
ACSR=0x80;
SFIOR=0x00;
RS_L;
RW_L;
E_L;
CS1_H;
CS2_H;
delay_ms(15);
Initialize();
X=7;
Y=68;
Data=0xaa;
Gotoxy();
Write_data();
while (1)
{
};
}
