Здравейте,

Търся съдействие относно диагностиката на повредена USB камера за микроскоп.

> При включване към компютър няма реакция.
> Смених кварца - няма промяна.
> Не открих прекъсвания по платката.

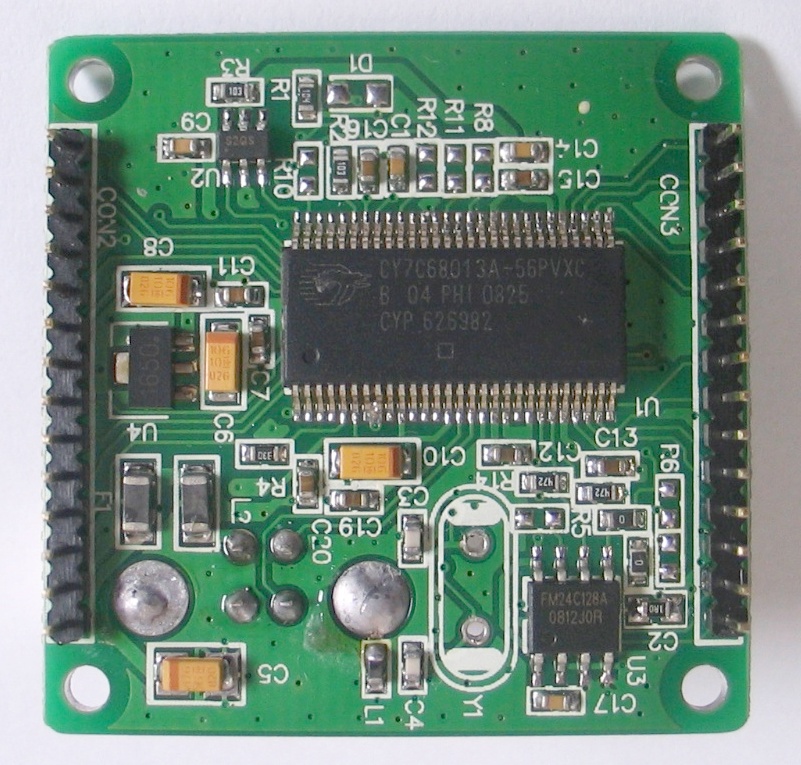

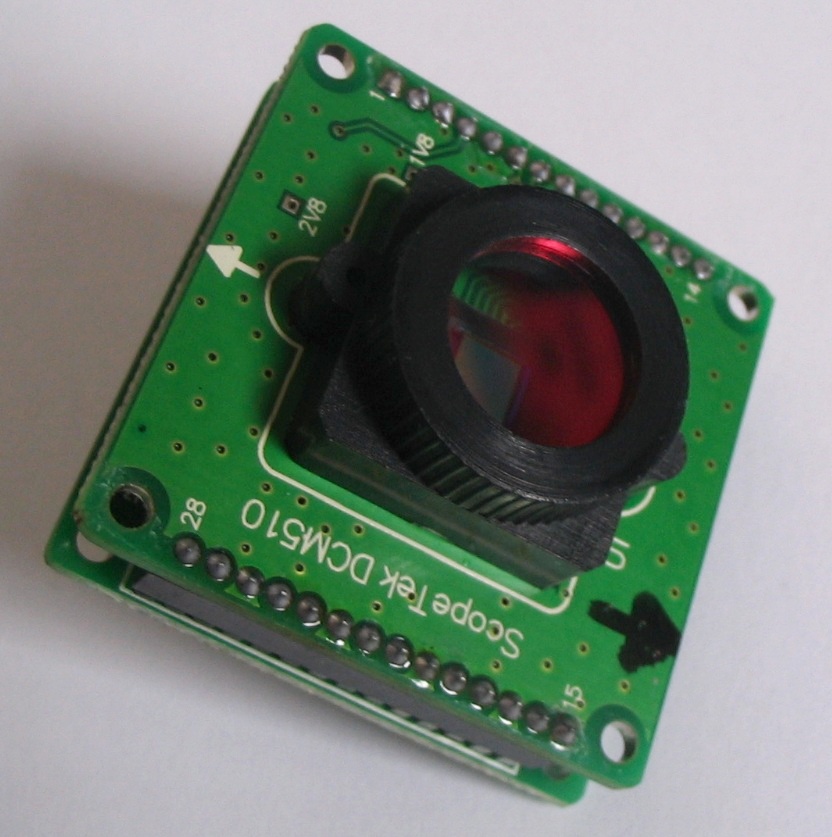

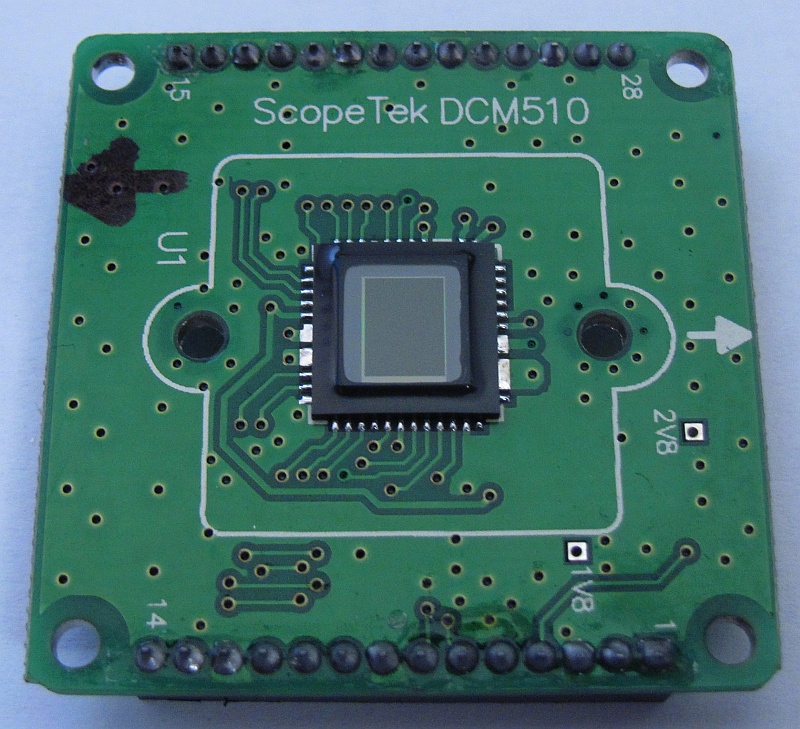

> На платката със сензора има две контролни точки:
1V8 и 2V8 - напреженията отговарят на надписите.
> Работещата платка не съм я пускал без сензора, защото не знам дали
липсата му няма да доведе до запис на грешна конфигурация в EEPROM.
> Имам втора, работеща камера със същите платки, но не посмях
да експериментирам със размяна, защото нямам идея дали CPU
не си държи уникални параметри във EEPROM, дали сензорите
са еднакви и дали няма да се окажа със втора неработеща камера.

Във Fаrnell имат CY7C68013A-56PVXC, но не съм го поръчвал,
защото нямам идея дали проблемът е в него. Бих искал първо диагностика,
и след като евентуално се установи, че проблема е в CPU, а не в някой друг
елемент, да се свалят фърмуера от CPU и записа в EPPROM преди подмяната
на CPU. Съответно програмиране на новото CPU и запояването му.

Оптимален вариант е да открия частно лице или фирма, които да извършат ремонта.

Благодаря предварително за съдействието!

Да повдигна темата, може и да ми провърви.

По лесно е да си купиш най обикновенна WEB камеra и я изхвърли тази

Като гледам ми се струва че тая камера няма нищо общо с обикновена уеб такава ....
По темата - няма фирмуер в процесора, той е само RAM. Програмата му е в еепром-а. Не че знам какво и е, но можеш ли да провериш:
- на друг компютър дали се разпознава, евентуално на друг ОС - информацията от процеса на енумериране ще е полезна; под windows можеш да ползваш програми от сорта на usbtrace май се казваше, по линукс можеш да гледаш лог-а при закачане; това ще покаже има ли хардуерна активност (ако не - нов чип), дали има фирмуер и т.н,
- ако имаш осцилоскоп можеш да провериш дали при подаване на захранването има комуникация между 68013 и еепром-а пo i2c шината - пинове 5 и 6 на еепрома
- смятам че няма да има проблем ако включиш без закачен сензор - ако те притеснява нещо направи backup на еепром-а (най-добре от двете платки) - няма друга енергонезависима памет на тази платка
Погледни на Cypress документацията за чипа, по спомени трябва да тръгне и без тази "boot" памет и да си получава софтуера от PC-то, в този случай май се енумерираше като друг тип устройство - т.е. можеш да махнеш еепрома и да пробваш дали PC-то ще го види.

Значи в този документ http://www.cypress.com/?docID=30172 в точка "2.5 USB Boot Methods" е описана идеята и VID/PID на чипа ако няма еепром:

Други интересни пинове на cypress-a са RESET и WAKEUP - погледни и тяхното ниво.
Ако имаш техника може да погледнеш на XTALOUT дали работи осцилатора.
Двата ferrite bead-а на линиите на USB-то също трябва да провериш

Аз съм ползвал отдавна CY7C68013, много хубаво чипче е ... тук може да видиш как за 20 $ може да се направи нещо дето на гении им трябват 15+ г :
http://mcu-bg.com/mcu_site/viewtopic.php?f=3&t=9011&start=135

Иначе това което @gicho е написал е така - няма флаш - само RAM
ако има EEPROM - от него се boot-ва, иначе фирмварето може да се зареди през USB (аз поне ползвах тоя подход, USB драйвера ти трябва да го прави - има си протокол за целта!).

без EEPROM - ще има друг VID/PID (тоя на сайпрес), ако е с EEPROM - тоя който е записан в него (ако има и firmware ще го зареди в RAM и изпълни - ако е наред!).

Самия CPU (8051), едва ли прави нещо повече от това да инициализира GPIB (най така се казваше) интерфейса си ... с него спокойно може да се постигне 30MB/s (USB 2.0) !

Благодаря за отговорите, бяха ми полезни.

Камерата е специализирана и идва малко скъпа - среща се на цени от 325 USD до 524 EUR:

> ScopeTek DCM510

Предполагам, че цената е и заради малкото продавани бройки.
Конструктивно не е някакво чудо - алуминиев корпус със не знам колко лещи
в удължената част, и двете платки, завинтени с 4 винта. Не знам сензора какъв
модел е, защото е запоен с надписите отдолу и дали е заменяем със WEB камера
за 10 USD като крайно решение.
При WEB камерата ще вляза във филми със механичния монтаж по такъв начин,
че нейния сензор да попадне в центъра и да е на правилното разстояние от оптиката,
за да не се изгуби фокуса. Отделно и останалите параметри на сензора...


Сега погледнах пак дейташита на контролера и си разсеях първоначалната заблуда, че има ROM:


Писах и във форума на Cypress, обаждах се и във нашето търговско представителство.
И на двете места изказаха съмнения, че фърмуера е защитен от прочитане и копиране:


Та ако фърмуера е във EEPROM-а, дали има начин за защита
от четене/копиране и дали ако сменя CPU с нов, то той ще си буутне нормално?

И на друг компютър не работи.
Като измеря нещо от тези, ще пиша за резултатите.

Дано да е така, че никак не ми се стига до положение от една на две неработещи камери.

USB data линиите влизат директно в CPU, без никакви елементи по пътя.
Това ме навежда на мисълта, че може CPU да е умрял и от ESD.
Всъщност, камерата не е спряла при мен, а при колега, та не знам
историята на болестта - дали е сътресение/ESD/повреден USB порт...

Това че струва 300 или 500 или $1000 не променя нещата кой знае колко, явно е въпрос до марка и някой се лъжат от там!
Няма как да не може да бъде заменена с друга WEB камера за USB. Взимаш платката от WEB камерата я и слагаш както другата по същия начин, въпроса е да я хоризонтираш правилно, дали ще е 1мм напред или назад няма значение, яко трябва и направи някаква подложка да седи стабилно, затова са лещите отпред да фокусираш!
Как мислиш че се слагат допълнителни лещи на фотоапарати за макро или просто увеличават фокусното разстояните с присадка за някаква екстра.

Разкарай eeprom-а от платката и виж какво ще стане. Поне трябва да излезе нещо на usb-то.

Продължих с измерванията.
USBTrace не регистрира нищо, при здравата камера отчита съобщения.
XTAL IN/OUT на пинове 11 и 12: Еднакъв и на двете камери.
Напрежения на двата конектора: Еднакви и на двете камери.
Следващите измервания са само на повредената камера, здравата
не смея да я ръчкам, преди да съм направил бекъп на EEPROM-а:

EEPROM пин5 SDA: При старт минават данни и остава на ниво 2.8V.
EEPROM пин6 SCL: При старт се появява такт, после спира и остава на ниво 2.8V.
CPU WAKEUP пин51 - при старт застава на ниво 2.8V.
CPU RESET пин49 - при старт застава на ниво 2.8V.
USB DATA пинове: при старт се появяват много кратки пикове с ниво под 1V и после остават на 0V.

Нямам добри условия за работа със SMD, ще потърся
съдействие за следващите операции и при резултат ще пиша.

Май наистина ще се окаже, че цената е "Защото можем!" , а не заради конструкцията.

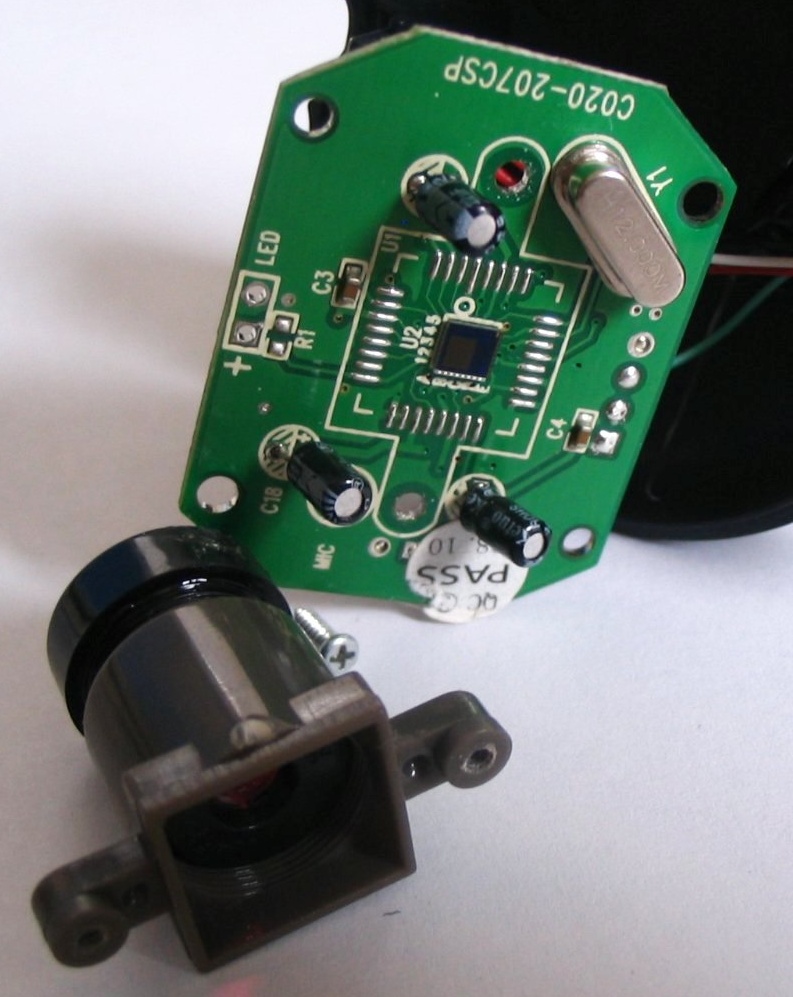

Снимах една налична USB WEB камера за около 10 лева, максимално е опростена.
Засега ще гледам да мина със смяна на CPU, че за механичната част трябва да купувам
камера, да я разглобявам, за да видя дали ще стане, пък ако не стане - да я връщам и т.н.

В крайна сметка камерата оживя.
Наскоро стана спешно да я подкарам,
купих чип, в един сервиз го смениха и така.
