Моля за помощ.Трябва ми разработка на цифров амперметър изграден с процесор измерващ стойностите на тока във верига.Трябва да има цифров дисплей с 4 цифри (десети4на запетая след 2-та) и да работи на обхватите 10мА,100мА,1 000мА и 10А.Ако мойете да приложите и схема ще съм безкрайно благодарен.

ако ми кажеш че имаш да правиш курсова работа или нещо такова ще те намажем с катран и ще те запалим разгледал ли си някое от хоби решенията из нета? гуглето знае много я го попитай да видим какво ще каже?

Естествена ,че първо търсих из Google ,НО излизат или прекалено много схеми или нещо съвсем далеч от темата ,затова реших да попитам някой мойе ли да ме насочи към дадена схема ,а не да ми направят цялото устройство.

http://electronics-diy.com/ICL7107_digital_ammeter.php
Не ти трябва микроконтролер! Това е перфектно!

Сложно ли го искаш или просто? Тъпо ще е ако наистина е за курсова работа, щото ако са ти дали да я правиш, би трябвало до оня ден да са ти ги наливали тия работи сичките в главата. Иначе лошо няма - ако си гимназист хванал се да се занимава с електроника. Ама по техникумите толкова ли да е паднало нивото че и закона на Ом да не преподават.
В общи линии в нета наистина плявата по въпроса е твърде много, ама с малко напън на сивото вещество се стига да решение. Това дето darkshy ти го предлага бива, ама за 10 ма ще иска още по-голям резистор, а пък като сложиш 100 ома във веригата за да мериш тока на останалото ще ти се получат инфекции и меренето НЕМА да е много верно (в смисъл че ще имаш пад от 1 волт върху 100- те ома). Същото е вярно и за 1-ния ом дето е за 2А - там пък при 2А имаш 2 волта пад.
За darkshy - според мен по добър вариант е да има нискоомен шунт - примерно 0.01 ом е добре за всичките обхвати а със селектора само да се превклюючва усилването на един ОУ, след който да е сложен контролера или въпросния интеграл. Така само ще се сметне ОУ-то с какви усилвания да работи. Ако се прави с МЦУ може и ауто рейндж да се избаца - има programable gain amplifiers най-различни.

Благодаря за помоща. Ще пусна схемичката и ще видя какво ще се получи

Cekins, я ми дай предложение какъв точно OA да се сложи ( конкретен тип ). Само за сведение: 10 милиома по 10 мА дават 100 микроволта на най-ниския обхват. Щом ще се показват 4 цифри, значи един разряд ще е някъде към 50 нановолта. Би ли ми цитирал PDF на усилвател, който има дрейф на нулата съизмерим с тези 50 нановолта ?

Усилвател с програмируемо усилване, при условие, че имаш микроконтролер с поне 4 аналогови входа ( аз не знам да има такъв с по-малко )? Явно работодателят ти не си брои доларите, когато плаща за хардуер. Пази си го, златен е.

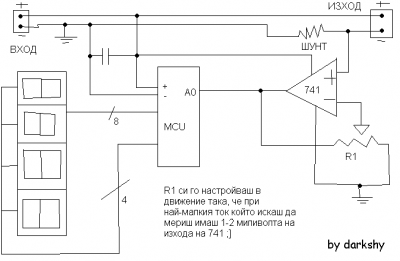

Ако искаш с процесор виж какво ти начертах като идейка. Вече кода сам си го пиши!
После правиш диаграма със измерените стойности от ADC и смяташ f(x) - y=k*x като y=тока, а x=ADC value (права пропорционалност). k си го намираш като направиш няколко измервания и заместиш във фомулата.

П.П. Може да си добавиш и DIP SWITCH за да избираш обхватите

darkshy, идеята ти е добра. С малко забележки:

741 посмъртно няма да може да даде 1-2 миливолта в изхода си. Не всички операционни усилватели могат да дадат в изхода си напрежение, което е толкова близко до отрицателния си захранващ източник. R1 изобщо не е добро решение за смъкване на напрежението, защото след ОУ имаш АЦП.

Усилвателят ти няма ООВ и няма да измери нищо смислено и заренее известно.

Но все пак схемата има тенденция да стане.

Благодаря 741 го написах защото само него знам

И се научи да чертаеш. Когато се прави схема, идеята не е да я наплетеш като кълбо и да я събереш на минимално количество площ. По добре повече площ да заемеш, ама да се вижда каква ти е била идеята като го правиш.

Бате прав си. За малкия обхват може да се помисли и нещо друго. Примерно както е уреда който ползвам - с два обвахата : до 500 ма и до 10А. Но някак си китаеца е успял да докара в големия обхват резолюция 1 ма. (UNI-T 33A - autorange). А в малкия 0.01 ма. Нямам с какво да му измеря шунтовете ама за големия обвхат е една 5 см. тел.
Моята мисъл беше само за насоки някакви а не за конкретно изпълнение. То е ясно че няма да може практически да се докара усилване на толкова малък сигнал. Все пак може и да се търси компромис за съпротивлението на шунта.

darkshy, ти с Paint ли си рисуваш схемите.

Според познанията ми по Арт-електроника това R1 трябва да е потенциометър, нали?

Ами не ми се пускаше DXP-то, да избирам части ..... За набързо става и с painta

Аха, вървиш пеша защото бързаш.
За леко и лесно ,че и със симулацийка си дръпни долното. Има и опция за клипборд-ване.
