идях близкия кадър — така, както е завъртян чипът на платката:

Горният десен крак (до 0Ω към диода/трафа) = IN (~14–15 V)

Средният десен + TAB = GND

Долният десен крак = OUT (~5 V)

Това е точно функционалният пиноут на 78M05 (SOT-223, TAB=GND). Разминаването идва само от номерацията: в даташийта на TI за uA78M05 (DCY) „Top View“ е описано като OUTPUT – COMMON – INPUT (отляво надясно), а номерата са Pin 1=INPUT, Pin 2=GND, Pin 3=OUTPUT. При завъртане на корпуса на платката числата се „местят“, но функциите остават същите.

Какво да сложиш (drop-in)

TI UA78M05 (DCY/SOT-223), ST L78M05CDT-TR, onsemi MC78M05CDTG — всички са TAB=GND и ще паснат 1:1, ако спазиш функциите:
крак до 0Ω/диода → IN, среден+TAB → GND, долен десен → OUT (5 V).

Не използвай LM/LD/AMS1117-5.0 — при тях TAB=VOUT и пиноутът е различен.

По фигурата, която показа (TI uA78M05, Top View за SOT-223 / DCY):

Pin 1 = INPUT

Pin 2 = COMMON (GND) — TAB също е GND

Pin 3 = OUTPUT (5 V)

Съпоставка към твоята снимка (чипът стои вертикално, крачетата са вдясно):

Горният десен крак (към 0Ω → диод → ~14–15 V) = INPUT → Pin 1 по TI

Средният десен + TAB = GND → Pin 2

Долният десен (към 5 V шината) = OUTPUT → Pin 3

]Т.е. в твоя надпис „Pin 3“ (горе) всъщност е Pin 1 (INPUT) по TI; „Pin 1“ (долу) е Pin 3 (OUTPUT). Функционално всичко съвпада: горе IN, среда GND/TAB, долу OUT.

азглеждам ги двете „рамо до рамо“ и да го фиксираме окончателно.

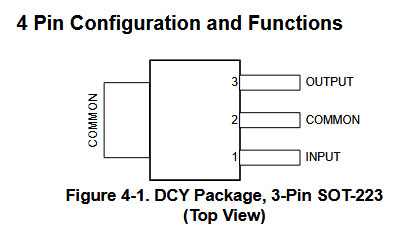

Как се брои при SOT-223 (TI uA78M05, Top View)

Корпусът е отляво (TAB), трите извода са вдясно един над друг. В Top View TI номерира отдолу нагоре:

Pin 1 = INPUT (долният извод)

Pin 2 = COMMON/GND (средният) — TAB също е GND

Pin 3 = OUTPUT (горният)

Това е схемата от твоята втора картинка.

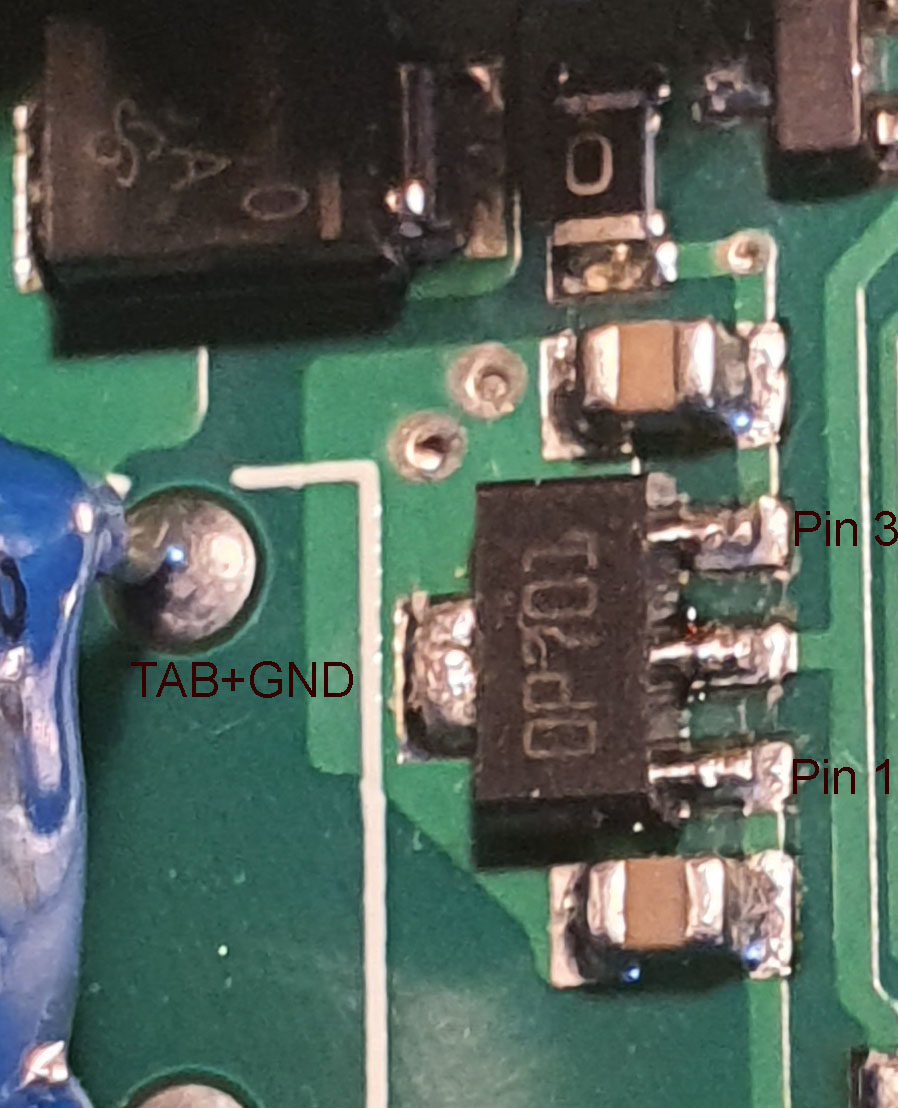

Как е на твоята платка (по снимката с надписите)

Чипът е ориентиран точно като на фигурката (TAB отляво, изводи вдясно). Реално свързване по платка:

Горният десен извод отива през 0 Ω към диода ⇒ това е входът ≈ 14–15 V

Средният десен + TAB ⇒ GND

Долният десен извод отива към керамика/елко и логиката ⇒ това е изходът ≈ 5 V

Т.е. функционално при теб е:


горе = IN
среда = GND (TAB)
долу = OUT

Къде е „разминаването“

В твоята първа снимка си изписал „Pin 3“ при горния извод и „Pin 1“ при долния.
По TI номерация (Top View) горният извод е Pin 3 (OUTPUT), долният е Pin 1 (INPUT).
По реална връзка на платката ти мериш горе = IN, долу = OUT.

Следователно има смесване между „номер на пин“ и „функция на пин“ в надписите. Номерацията от фигурата е:


долу = Pin 1 (INPUT)
среда = Pin 2 (GND/TAB)
горе = Pin 3 (OUTPUT)



Практическо заключение за подмяна

Ти вече провери: TAB = GND ⇒ не е 1117-тип (при 1117 TAB=VOUT).

За drop-in без прерутиране избери регулатор с TAB=GND и функционална подредба, каквато е на платката ти.

Ако следваш TI uA78M05: долу=IN, среда=GND, горе=OUT.

Ако реално на платката ти горе=IN, долу=OUT, търси 78M05-совместим с разменени IN/OUT (някои клонове имат OUT–GND–IN подредба).

Най-сигурно: проследи пътечките (което ти вече направи) и слагай заместител по функция, а не „по номер“.

И пак напомняне: при 14.9→5 V всяко 0.1 A ≈ ~1 W в корпуса. Ако товарът ти е ≥150–250 mA, какъвто намекна, дори със „правилния“ 78M05 ще цикли термично — нужен е buck 15→5 V (или 15→7 V buck + линеен 7→5 V).

Да — ако е uA78M05 в SOT-223 (DCY), TAB=GND, можеш да го запоиш 1:1 на мястото на OP701.

Ориентация (както е на твоята платка):

горе вдясно → IN ≈ 14–15 V (Pin 1)

среда + TAB → GND (Pin 2)

долу вдясно → OUT ≈ 5 V (Pin 3)

Аналогово измерване на RMS на напрежение. Ще използвам AD633 като подам напрежението едновременно на X и Y входовете (за повдигане на квадрат). Изхода ще усредня със RC верига. След това сигнала ще го подам на AD8307

Въпросът ви се отнася до аналогово измерване на средноквадратична стойност (RMS) на напрежение, като използвате AD633 за повдигане на квадрат и AD8307 за измерване. Това е интересен подход, но има няколко важни детайла, които трябва да се изяснят, за да работи правилно.

Първо, нека разгледаме AD633. Вие правилно отбелязвате, че можете да го използвате за повдигане на квадрат, като подадете един и същ сигнал едновременно на входовете X и Y. Изходът на AD633 е W=
10
(X
1
​
−X
2
​
)(Y
1
​
−Y
2
​
)
​
+Z. Когато X
1
​
=Y
1
​
=V
in
​
  и X
2
​
=Y
2
​
=Z=0, изходът ще бъде V
out
​
=
10
V
in
2
​

​
, което е точно това, от което се нуждаете.

Следващата стъпка, която предлагате, е да усредните сигнала с RC верига. Това е правилният начин да получите средната стойност на квадрата на напрежението, т.е.
V
in
2
​

​
. Тази усреднена стойност е необходима, за да се изчисли RMS, тъй като RMS по дефиниция е V
RMS
​
=
V
in
2
​

​


​
.

Тук идва и същественият проблем с вашето предложение да използвате AD8307 след RC веригата. AD8307 е логаритмичен детектор. Той е предназначен да измерва логаритъма на входното напрежение, т.е. да преобразува входната мощност (изразена в напрежение) в логаритмична скала, обикновено за измерване на dBm или dB. Той не изчислява корен квадратен.

Ето защо, подаването на усреднения сигнал от RC веригата към AD8307 няма да ви даде правилната RMS стойност. Вие ще получите логаритъма на средноквадратичната стойност, а не самата RMS стойност. За да получите RMS, трябва да извлечете корен квадратен от усреднения сигнал.

Правилен подход за измерване на RMS
За да изградите аналогов RMS измерител, използвайки вашите компоненти, правилната схема би била следната:

Повдигане на квадрат: Използвайте AD633 за да получите V
out
​
=
10
V
in
2
​

​
.

Усредняване: Подайте този сигнал към RC верига (нискочестотен филтър). На изхода на RC веригата ще получите
V
in
2
​

​
/10. Постоянната на времето на RC веригата (τ=RC) трябва да е достатъчно голяма, за да усредни най-ниските честоти на вашия сигнал.


Лицензирано от Google
Извличане на корен квадратен: За да получите V
RMS
​
=
V
in
2
​

​


​
, ще ви е необходим аналогов компонент, който изчислява корен квадратен. Примери за такива компоненти са AD538 или AD734. Те са проектирани да извършват операции като умножение, деление и извличане на корен квадратен.

Ако подадете изхода от RC веригата (който е пропорционален на
V
in
2
​

​
) към такъв компонент, ще получите на изхода си напрежение, което е право пропорционално на истинската RMS стойност на входния сигнал.

Алтернативен подход с RMS-to-DC Converter
Много по-просто и точно решение е да използвате специализиран RMS-to-DC преобразувател. Тези чипове, като например AD637, изпълняват всички тези три стъпки (повдигане на квадрат, усредняване и извличане на корен квадратен) в един-единствен корпус. Това значително опростява схемата, намалява броя на компонентите и подобрява точността на измерването.

AD8307 е отличен чип, но неговото приложение е в измерването на мощност и усилване в логаритмична скала, например за индикатори на силата на сигнала (RSSI) или за калибровка на RF системи.

Заключение
Вашето първоначално предложение с AD633 и RC верига е правилно за получаване на средната стойност на квадрата на напрежението. Въпреки това, AD8307 не е подходящият компонент за завършване на измерването на RMS. За да извлечете корен квадратен, ви трябва или специализиран корен-квадратен компонент (като AD538), или да използвате RMS-to-DC преобразувател (като AD637), който е оптималното решение за тази задача.

Използването на AD633 и AD8307 е възможно, но не за директно измерване на RMS. Можете да получите изход в dB-скала на средната мощност, но не и линеен волтаж, пропорционален на RMS напрежението.
