stealthhack
Ранг: Минаващ
Регистриран на: Пет Юни 01, 2007 12:28 am
Мнения: 36
|
Почвам от начало!

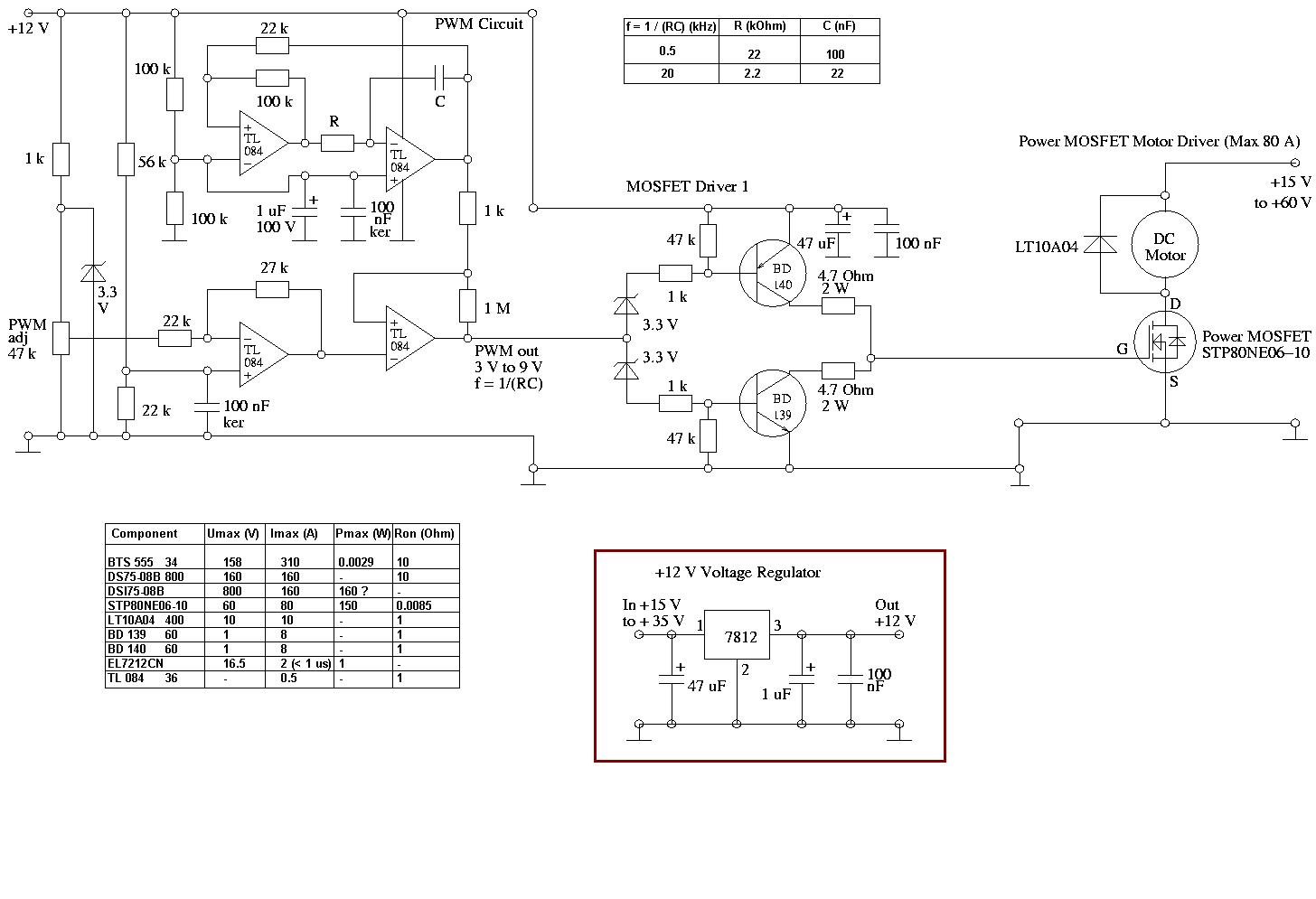

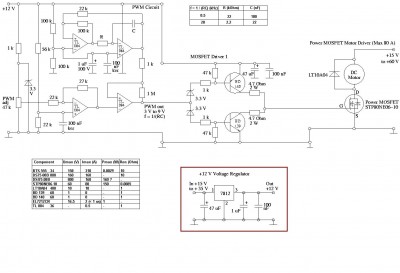

Набавих си нужните елементи за схемата, съответно си купих и MOSFET-a IRFP2907 с мисълта че ще ми свърши работа, докато не разбрах че при нормална работа може да пропусне само 90А и това при 10в. напрежение на G му, от там почнах да мисля дали схемата може да ми осигури нужните 10в. на изхода и(вероятно не)!
Сега мисля от къде да купя IGBT транзистор, причината за такъв транзистор е в темата дискутирана преди няколко месеца:
http://www.mcu-bg.com/mcu_site/viewtopic.php?t=4273&sid=a2dd3b9cb5ba73b955cc34bdaad848b9
ЕДИТ:@BateAz, ок тоя мосфет издържа на 75в и 90А(при 25С) не става ли да свържа два паралелно вместо да купувам IGBT който я го намеря я не?
НЕОБХОДИМИЯТ ТОК КОЙТО ДА СЕ КОНТРОЛИРА ОТ MOSFET 75V/110 - 150A
|
| Съб Сеп 22, 2007 3:38 pm |
|
|
|
bateAz
Ранг: Форумен бог
Регистриран на: Нед Сеп 26, 2004 4:11 pm
Мнения: 3750
Местоположение: София
|
Хм. ако попадне в "добри ръце", от това ще стане перфектна машина за горене на MOSFET-и.
Съветвам те да не се захващаш, или поне не се захващай сам. Гледай до тебе да има някой, който е в час за какво става дума.
|
| Съб Сеп 22, 2007 6:56 pm |
|
|
|
Ки4о
Ранг: Форумен бог
Регистриран на: Съб Юли 22, 2006 9:50 pm
Мнения: 1638
|
Така.Обаче имаш 2 устройства - източник 110V/7.5 KW( малко с по-голяма мощност от двигателя) и мостова схема за управление на двигателя.Тази схема дето си я дал при тази мощност я забрави.Има и варианти с тиристори.Та помисли отново и кажи от къде мислиш да започнеш.
|
| Съб Сеп 22, 2007 7:01 pm |
|
|
|
stealthhack
Ранг: Минаващ
Регистриран на: Пет Юни 01, 2007 12:28 am
Мнения: 36
|
Бих се радвал да ми покажете принципна схема на мостова схема на управление на постояннотокови двигатели!
|
| Съб Сеп 22, 2007 7:42 pm |
|
|
|
kasparov
Ранг: Почетен член
Регистриран на: Сря Апр 05, 2006 9:52 pm
Мнения: 877
Местоположение: Разград
|
една схема, съпроводена с малко разяснения:
http://www.samodelkin.komi.ru/electron/shim_doc.doc
не е мостова, а и според мен не ти трябва мостова схема, след като няма да я използваш.
|
| Съб Сеп 22, 2007 9:07 pm |
|
|
|
stealthhack
Ранг: Минаващ
Регистриран на: Пет Юни 01, 2007 12:28 am
Мнения: 36
|
Мерси много, сега ще я разуча!
|
| Съб Сеп 22, 2007 9:24 pm |
|
|
|
MIPS
Ранг: Ориентиран
Регистриран на: Сря Яну 18, 2006 12:18 pm
Мнения: 223
|
незнам и аз мисля ,че схемата трябва да е мостова ,а за транзисторите няколко броики в паралел хем по добре ще се охлаждат хем се намаля R на прехода
|
| Съб Сеп 22, 2007 9:38 pm |
|
|
|
kasparov
Ранг: Почетен член
Регистриран на: Сря Апр 05, 2006 9:52 pm
Мнения: 877
Местоположение: Разград
|
имаш ли предвид, че няколкото транзистора се у множават по 4, тока минава през два прехода, т.е. през двойно по-голямо съпротивление на преходи, има нужда от по-специални драйвери за високата част, и това всичко само за един реверс.
Освен това неговият мотор не става за реверс чрез мостова схема, защото е със смесено възбуждане, трябва да се комутира и възбуждането.
|
| Съб Сеп 22, 2007 9:55 pm |
|
|
