И да захраниш операционния усилвател с напрежение по голямо от Vs все е тази. Не можеш да очакваш да работи стабилно от такова нещо. Такава изгъзица може да минаваше за работещо творение някога в кръжоците но не мисля че трябва да има място в Aplication Notes на сериозна фирма.

Който има съмнения да събере схемичката и да види как се държи. Няма да е очарован.

Настрана от проблемните кондензатори - с тях оправия няма - това си
е класически диференциален усилвател, нищо ново.
Входното съпротивление е по-малко отколкото ако всичко е буферирано,
но в случая - мерене на ток върху 0.1 ома примерно - това е без значение,
особено с MOSFET входове, дето позволяват стойности на съпротивленията
като моите.
Това си работи при мене от много години (мери тока на батерията, оттам
и зареждачката взима обратна връзка, и при разреждане може човек да
види колко яде цялото устройство).
Ограничаващият фактор е грешката на съпротивленията, с 1% работи
сносно като за батерия - не съм го дебнал колко е точно, но е под 5%
грешката (по-скоро трябва да е към 2).
Ако човек гони 12 бита и нагоре, готов диференциален усилвател ще
е къде по-лесно и евтино решение. Всъщност дори за пълните 8 бита
пак ще е така.
Както обикновено, дяволът е в детайлите. А нашата работа все е именно около
проклетите детайли, оттам и честите ни срещи с дявола ?

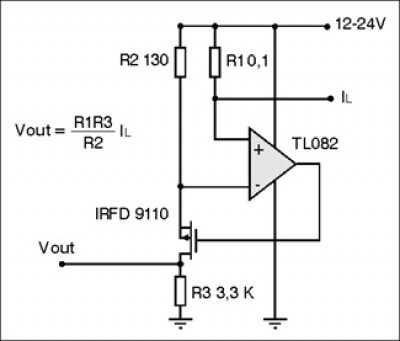

Аз сглобих една такава схемичка, щото реших че и на мен ми трябва. Айде като ще е high-side, high-side да е. Тествах я само до към 24 волта и до към 2А, работи добре, за линейност трябва да направя по точни измервания.
Схемата е от един справочник, малко съм променил стойностите на съпротивленията, мосфета и операционния усилвател.

kasparov,
добро решение - по-добро от досега коментираното. Просто и ефикасно.

Аз бих сложил някакъв jfet - sst176 или някакво подобно p, и бих се подсигурил
с някакъв капацитет от изхода на усилвателя до "-" входа му, без него може
да се разосцилира - в случая бих очаквал да му трябва нещо между 10 и 100 pF.
TL082 е горе-долу добър избор, макар и да не е гарантирано, че работи до
+захранване comon mode (работи до там "типично", но като го гледам е с
p-FET-ове на входа така че вероятно повечето бройки биха работили винаги).
Но може и да няма много лесен rail-to-rail избор, те са все до към 15-тина
волта захранване (ако са с MOSFET-ове на входа, де).

Така или иначе, решението е по-добро от другото. За линейността не бих му се
притеснявал, FET-ът нали е затворен в обратната връзка, поне до 12 бита
ще е невидим ( с по-прецизен усилвател и до 14 и дори 16....).

Няма да е особенно точно с този OУ. Иска си Rail to rail схемата. Но може да се приложи трик и да се мине с нисковолтов като гледам. Минусовото захранване няма нужда да е на маса. Може да се вдигне нагоре. Да се получи това на което казват плаващо захранване.

И на мен ми хареса схемичката. Не съм се сещал че и така може

Всичко добре изглежда но сякаш усилването е на максимум, бих казал че е добре да се сложи обратна връзка и да усилва по малко и този капацитет дето спомена в обратната връзка би решил проблеми от смущения ако целта е да се следи ток на двигател!
Иначе съм пробвал с TL082 да мериш напрежения близки до отрицателните и категорично мога да кажа че не става

> Всичко добре изглежда но сякаш усилването е на максимум, бих казал че е добре да се
> сложи обратна връзка

Колко повече обратна връзка - съвсем затворена си е системата през FET-а.

> и този капацитет дето спомена в обратната връзка би решил проблеми от смущения
> ако целта е да се следи ток на двигател!

Капацитета го споменах с цел стабилност (почти сигурно е, че ще осцилира без него),
но наистина може и по-голям от нужното за стабилизиране да се сложи за
ограничаване на лентата.

> Иначе съм пробвал с TL082 да мериш напрежения близки до отрицателните и
> категорично мога да кажа че не става

Е, това се вижда от datasheet-а и без проби . До + захранване би трябвало да
работи - поне в повечето случаи, щом не го гарантират (май гарантират 2 волта от
него) вероятно ще има и неработещи, може дори и повечето да не работят в целия
температурен обхват дотам. Но усилватели много и разни, все ще намери човек
подходящия за дадена ситуация.

Не бях ти видял поста като отговарях на Пламен и бях започнал и аз да
пиша как може да се повдигне отдолу захранването .

И аз бих искал да се бях сетил да го направя така последния път, ама нищо - следващия .
Май сега (в текущата разработка) тока го меря откъм долната страна на батерията, де,
ама все ще се наложи някъде да го меря и отгоре, живот и здраве .

Ох, преди малко ми остана свободно време и реших да изпробвам схемата. Да ама не - от снимката не си личеше хубаво типа на мос транзистора и на негово място поставих nmos, естествено не работи, обаче намирането на pmos се оказа приключение. Прерових стари платки, дъна, изтекоха ми очите да разчитам smd кодове - без успех. Поръчах от Комет, то не че и там избора кой знае какъв, най-лошото е че остава за петък...
Замислих се дали не може да се мине с nmos ?
