Мъча се да подкарам една схема с аналогов компаратор, която схема е вход за честотомер. На входа на компаратора има делител с два еднакви резистора, да смъква напрежението двойно. Ето така:



Проблема е следния. Когато подам на входа импулси 5V 50% запълване няколко кхц, на пина на компаратора пика на напрежението вместо да е 2.5V е по-малко от 1.5. Меря на входа - 5V, меря на пина - 1.3. Откачам жицата от генератора и я забивам директно на 5V постоянно и воаля - получавам въпросните 2.5V. Първоначално резисторите бяха 33К, смених ги на 10К, но нищо. Напрежението не се дигна грам. Къде бъркам?

Каква е честотата на импулсите ? Проблема ти е в честотната х-ка на системата, по-точно реакция.

7 килохерца е

Не би трябвало да има проблем. Дай ми точните стойности на резисторите и ще кача изображение с честотната х-ка. Най-вероятно имаш някакво подтискане на сигнала там.

доп.:

едно простичко, но достатъчно обяснение - http://electronics.stackexchange.com/qu ... ass-filter

10К

Рек, с какво мериш? Скоп закачи ли? И кой е компаратора?

Е със скоп меря, разбира се. Компаратора е 393N, не съм сигурен кой е производителя

Сега смених резисторите на 1К, без никаква промяна, в което не виждам никаква логика, освен ако тока от генератора е по-малък от 5 mA.

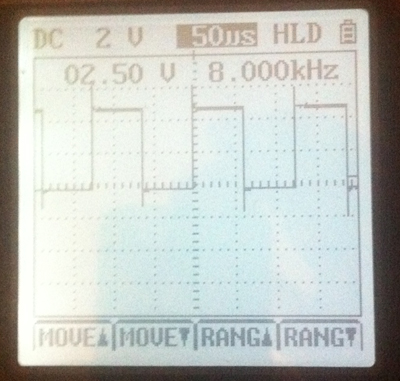

Така изглежда сигнала преди делителя:

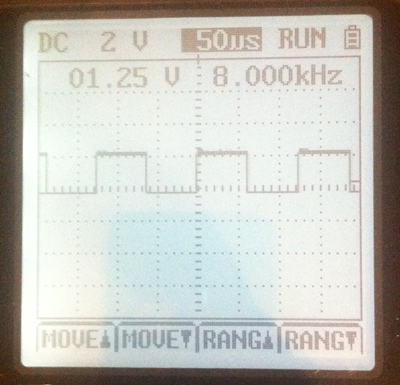

Така след:

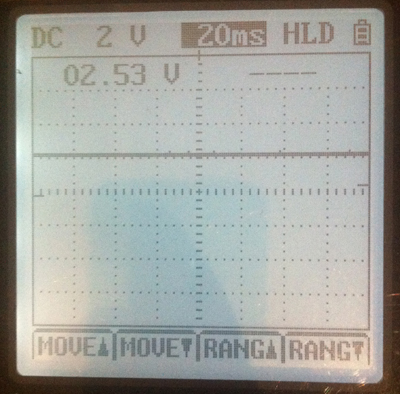

А това е, ако сложа 5V на входа:

Аве рек - какво искаш повече от това - там ти показва 1.25 волта ама тва е средна стойност. При 50% е нормално толкова да ти показва . Ти навсякъде си на 2v/div и навсякъде се вижда че положителната част ти е малко над линията на делението - където са ти 2.5 волта...

Да бе верно, глей къв съм тъп.

Рек, или бира на центъра на Прага, или поне 12 годишно уиски / бърбън за Cekins От мен мезето

Я пусни снимки на това осцилоскопище че ми стана интересно

Добре, открих си и грешката поради която не работеше целата схема - твърде дебел кондер и не успява се разреди.
Мултископа е известният Uni-t UT81B, изключително удобен уред за полеви условия, ако имаше и втори канал направо златен щеше да е.

Супер си е! https://www.youtube.com/watch?v=9SPcgNGTiOA
Имал ли си проблеми с него?
Малко скъпичък ми се вижда.http://www.tme.eu/bg/details/ut81b/tsifrovi-prenosimi-multimetri/uni-t/#t9495dc007c45ffcd5ff30d5357bc5da2

ама верно ли има такъв уред


да заявиш такива цифри за DC и особено за AC е умилително.
8 цифровите уреди са изчезващ вид в днедно време. има само един уред в продажба, и дори новите са дейтакодове около 1990г.
15-те цифри за АС са за Гинес направо. 100nA са трудни за постигане за уред, който не тежи поне 5 кила и е под $2,000
най-вероятно се касае за грешка в превода от китайски.

от друга страна данните за честотомера и осцилоскопа са по-реалистични за този тип уреди.
честотомер до 10MHz е безмислен уред.
осцилоскоп дори за 1MHz с бананчета пък прилича на руски H313 от 1980-та.

от друга страна, ако приемем, че уреда е несериозен (по данните честотомер+осцилоскоп), цената пък е несъразмерно висока.
