Здравейте,

Дисклеймър: много нов съм, току що запален. Извинете глупостите, ако има такива.

Искам да реализирам евтин сонар, като използвам пиезо-пищялки, минимален брой аналогови елементи и AVR микроконтролер. Намерих разни схеми, но те използват ултразвукови пиезоелементи. Не мога да открия къде се продават такива, за това пък имам няколко пищялки от PC спикъри и модем. Предполагам, че 6-10KHz ще свършат работа, пък пищенето само ще допринася за цялостния ефект

Проблема ми е, че никъде не успях да открия характеристики/datasheet на стандартна пищялка. Генерирането на звук ще го докарам, имам идея и за фокусиране на вълната, но за приемника -- не съм сигурен.

Някой има ли документация или статии които обясняват пищялките? Или някакъв part No. на такава, за да мога да намеря datasheet?

Инак, тази схема мисля да използвам за основа:

http://www.leang.com/robotics/info/arti ... nison.html

Ако си от варна можеш да си купиш ултразвуков предавател и приемник за около 13лв комплекта. Не съм ги ползвал и не знам какво им е качеството. Имаше някаква тема във форума, която се коментираха дококото си помням. Може да се поразровиш малко с търсачката из форума.
http://constructor.bg/shop/product_info.php?cPath=276&products_id=11600&osCsid=b7f2c103656416d4ee9e923714cfd9b9
http://constructor.bg/shop/product_info.php?cPath=276&products_id=11601&osCsid=b7f2c103656416d4ee9e923714cfd9b9
А ако ти трябват пиезо - погледни в Comet. Имат доста разнообразие заедно с описание и характеристики.
Успех с проекта

Ако е за идеята добре, ама за практическо приложение вече има ехолоти за по 30-40 лв. - преносими - китайците не си поплюват

Cekins,

а дали тези ехолоти стават за откриване на рибни пасажи?

Това е интересна идейка.

Офтопик:
bkulev,изчакай малко сафрида да се поохрани де.Сега е още постен,няма мазно покрай опашката.

Мерси GTN, вероятно ще използвам тези -- ще си спестя доста лутане. МК доставят с куриери, нали?

Между другото, сонарни модули се продават готови, на снимките предавателния и приемния елементи изглеждат досущ като тези от МК:

http://societyofrobots.com/sensors_sonar.shtml

Само дето не и в БГ

И въпреки това ми се ще да се позачета в документацията на пиезопищялките -- ей така, за удоволствието от нова приложима информация, пък и в момента се чувствам много бос.

На всички пищялки има (+) и (-) терминали, на няколко места прочетох, че се клатят с променлив ток. Е какви са тези (+)/(-) тогава?

Също -- моят чисто-нов-гига-евтин-китайски мултицет отчита 16 Ohm и в двете посоки. Това не бих го свързал директно на краче на микроконтролера, ама как да го свържа, като нищо не знам?

Та ще повторя апела си -- всякакви Application notes, datasheets, tutorials, etc. свързани с пиезоелементи, и особено тези, дето се закачат като PC speaker ще са ми от голяма полза.

Edit: Из форума търсих, но успях да открия само откъслечни дискусии и факти. Някъде прочетох, че готов модул можеш да си купиш от магазин за автоаларми -- някой има ли повече информация по въпроса?

Млад Конструктор доставят с куриер - ето описание:
http://constructor.bg/shop/help.php?#5&osCsid=e5e84d53a13424e81f363bd57b013c22

А иначе за пиезозумерите са два вида основно едните са само кварцова пластина. На тях им подаваш (ако искаш да издават звук) променливо напрежение. Те си решаваш кака ще го управляваш. Другия вид си имат вградена електроника в тях. Ти само му подаваш постояно напрежение и то си генерира някакъв звук.
http://www.kingstate.com.tw/9-2.htm

datasheet:
http://www.acal-radiatron.com/download/sonitron/smac.pdf
много добро:
http://www.murata.com/catalog/p15e6.pdf
междудругото Мурата пращат мостри. Малко трудно се намира от къде но пращат

Мерси GTN

bkulev, още не съм го видял ама го чакам. После пък трябва да отида до морето да видя как работи. Май са точно за пасажи. От Испания за 15Е са го купили - цената звучи смешно ама е такава.

За нищо. Радвам се когато мога да помогна Драсни после да кажеш какво е станало. И аз се надъхах да пробвам нещо, но до коклото съм чувал не е много лесно да го подкараш ултразвука, особено с калпави приемници/предаватели

Тук има херметични, като за сонар http://www.electroninvest.com/shop/sear ... F3%EA&ot=0
Обаче като гледам цените май наистина е по-добре нещо евтино и китайско.

Здравейте

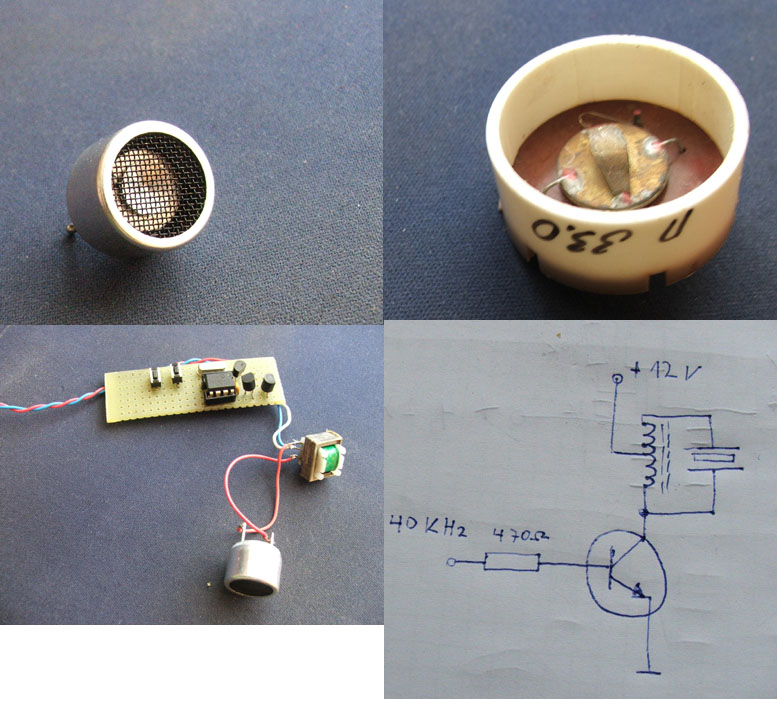

Видях, че има готова тема и реших да попитам тук. Въпроса ми е кое е най-рационалното решение за предавател на 40 KHz ? Разглеждах много схеми с инвертори , max232, и горе посочената схема в първия пост на автора на темата, но незнам на кое да се спра?! Тази въпросна схема се оказа голям фалш. Приемника ми реагира на този излъчвател на 15-30 см. и губи сигнал. За приемник използвам същия, като този от схемата. Между другото комплекта излъчвател/приемнок от млад конструктор е менте. На снимката, която съм приложил има един голям руски излъчвател на 33 КХз който пробвах и приемам сигнал с него до 25 метра без проблем!!! За предавател ползвам дадената схема по-долу. Трансформатора го взех от една пиезо сирена за охранителни цели. това е много добро решение, но пък с трансформатор......
Ако някой има тестван вариант (работещ) бих бил благодарен да го сподели

mash,
значи това незнам дали ще работи добре...
каквото съм правил и то с успех е описано в един даташит на тексас за мсп-тата... потърси в сайта им.
за съжаление съм затрил линка към документа но
иде реч за изход от процесора на пускаш един меандър от около 10-на импулса с честота 40 kHzпрез буферна схема с транзистор в ключов режим и инвертори към предавателя на трансдусера, после правиш защитен интервал и после чрез инпут кепчъра мериш евентуалното ехо.
точността е около3-5см. минимална дистанция е 10-15см а максималната зависи от чувствителността на приемника но реално до 4 метра(поне аз толкова постигнах, в стая с правоъгълни твърди предмети кутии от ПЦ ).ако ще мериш вълнен пуловер може би до метър
