Много проблеми с часовник и 16F873A
| Автор |
Съобщение |
|
wolfshark
Ранг: Минаващ
Регистриран на: Пон Ное 26, 2007 11:34 pm Мнения: 95 Местоположение: Видин
|
 Много проблеми с часовник и 16F873A
Не знам вече от къде да започна  Начинаещ съм. Искам да си направя LED часовник. Направих си платка, налепих 130 светодиода като ги подредих като обикновен 7-сегментен индикатор. Паднаха се по 3 светодиода на сегмент. Направих го със 6 индикатора - по два за час, минута, секунда. Свързах ги динамично и направих платката с NPN транзистори. Започват проблемите:
1. Светят слабо, предполагам това се дължи на факта че съответният сегмент е повече време изключен от колкото включен. Как мога да оправя това?
2. Когато са светнали по-малко сегменти (напр. числото 1) те светят по-силно от напр. числото 8
3. Микроконтролера просто забива и всичко седи 00:00:00 като го препрограмирам като че ли тръгва
Прикачвам сорса който сътворих. Това ми е първата програма, бъдете снисходителни. Базиран е на таймера от PIC Микроконтролери част I
Не разчитайте на коментарите, след няколко промени в програмата не им обърнах внимание и ги омазах.
 |  |  |  | Код: list p=16F873A #include <p16F873A.inc> __CONFIG _CP_OFF & _WDT_OFF & _PWRTE_ON & _XT_OSC & _LVP_OFF ;---Дефиниране--- w EQU 0 f EQU 1 Begin_value EQU D'176'
CBLOCK H'020' ; Адрес на първия регистър от GPR Counter_s1 Counter_s2 Counter_m1 Counter_m2 Counter_h1 Counter_h2 Cycle_counter Cycle_counter2 Temp_PORTC ENDC
;---Дефиниране битовете на регистъра Flag_register--- #define Dig_s1 PORTC,0 #define Dig_s2 PORTC,1 #define Dig_m1 PORTC,2 #define Dig_m2 PORTC,3 #define Dig_h1 PORTC,4 #define Dig_h2 PORTC,5 ;----------------------------------------------------- ORG H'0000' ;Начално зареждане goto start
ORG H'0004' ;Прекъсване goto Int_service ;----Инициализация---- start bcf STATUS,RP0 ;Избор на банка 0 clrf PORTC ;Нулиране PORTC clrf PORTB ;Нулиране PORTB bsf STATUS,RP0 ;Избор на банка 1 movlw B'11000000' ;Дефиниране на входове-изходи movwf TRISC clrf TRISB bcf STATUS,RP0 goto main ;----Обслужване на прекъсванията---- Int_service btfss INTCON,T0IF ; Прекъсване от TMR0? goto end_int ; Не, връщане от ISR TMR0_int movlw Begin_value ; Begin value > W movwf TMR0 ; W > TMR0 call Inc_timer ; Актуализиране на таймера call Update_disp ; Обновяване на индикаторите end_int bcf INTCON,T0IF ;Нулиране на T0IF и връщане към главната програма retfie ;----Актуализиране на дисплея---- Inc_timer incf Cycle_counter,w ; W=(Cycle_counter)+1 xorlw D'200' ; W XOR 200 -> W btfsc STATUS,Z ; W=200? (изтекла е 1сек) goto Inc_timer2 ; incf Cycle_counter,f ; Не, Cycle_counter=(Cycle_counter)+1 return ; Връщане към ISR Inc_timer2 incf Cycle_counter2,w ; W=(Cycle_counter)+1 xorlw D'2' ; W XOR 2 -> W btfsc STATUS,Z ; W=2 goto inc_counters ; Да, уваличи брояча на таймера incf Cycle_counter2,f; Не, Cycle_counter=(Cycle_counter)+1 clrf Cycle_counter return ; Връщане към ISR inc_counters clrf Cycle_counter ; 00 Cycle_counter clrf Cycle_counter2 incf Counter_s1,f ; Counter_s1=(Counter_s1)+1 movlw D'10' xorwf Counter_s1,w ; (Counter_s1) XOR W -> W btfss STATUS,Z ; (Counter_s1) = 10 return ; Не, връщане към ISR clrf Counter_s1 ; Да, нулиране на Counter_s1 inc_s2 incf Counter_s2,f movlw D'6' xorwf Counter_s2,w btfss STATUS,Z return clrf Counter_s2 inc_m1 incf Counter_m1,f movlw D'10' xorwf Counter_m1,w btfss STATUS,Z return clrf Counter_m1 inc_m2 incf Counter_m2,f movlw D'6' xorwf Counter_m2,w btfss STATUS,Z return clrf Counter_m2 inc_h1 incf Counter_h1,f ; Counter_h1 + 1 movlw D'2' ; Проверка за xorwf Counter_h2,w ; (Counter_h2)=2 ? goto h1_cont ; Не movlw D'4' ; Да xorwf Counter_h1,w btfss STATUS,Z return clrf Counter_h1 goto inc_h2 h1_cont movlw D'10' xorwf Counter_h1,w btfss STATUS,Z return clrf Counter_h1 inc_h2 incf Counter_h2,f movlw D'3' xorwf Counter_h2,w btfss STATUS,Z return clrf Counter_h2 return ;----Обновяване на дисплея---- Update_disp movf Temp_PORTC,w ; Temp_PORTC -> W movwf PORTC ; W -> PortC btfsc Dig_s1 ; Обновяване индикатор s1? goto update_s1 ; Да btfsc Dig_s2 ; Не. Обновяване индикатор s2? goto update_s2 ; Да btfsc Dig_m1 ; Не. Обновяване индикатор m1? goto update_m1 ; Да btfsc Dig_m2 ; Не. Обновяване индикатор m2? goto update_m2 ; Да btfsc Dig_h1 ; Не. Обновяване индикатор h1? goto update_h1 ; Да goto update_h2 ; Не update_s1 movf Counter_s1,w call Table movwf PORTB goto end_update update_s2 movf Counter_s2,w call Table movwf PORTB goto end_update update_m1 movf Counter_m1,w call Table movwf PORTB goto end_update update_m2 movf Counter_m2,w call Table movwf PORTB goto end_update update_h1 movf Counter_h1,w call Table movwf PORTB goto end_update update_h2 movf Counter_h2,w call Table movwf PORTB end_update bcf STATUS,C rlf Temp_PORTC,f ; Обновяване на следващ индикатор btfss Temp_PORTC,6 ; Обновен ли е h2? return ; Не, връщане към ISR movlw B'00000001' movwf Temp_PORTC return ;---- Таблица ---- Table addwf PCL,f ; W + PCL = PCL retlw b'10111111' retlw b'10000110' retlw b'11011011' retlw b'11001111' retlw b'11100110' retlw b'11101101' retlw b'11111101' retlw b'10000111' retlw b'11111111' retlw b'11101111' ;----Конфигуриране и инициализация на таймера---- Timer_config bsf STATUS,RP0 movlw B'10000100' movwf OPTION_REG bcf STATUS,RP0 clrf Counter_s1 clrf Counter_s2 clrf Counter_m1 clrf Counter_m2 clrf Counter_h1 clrf Counter_h2 clrf Cycle_counter movlw B'00000001' movwf Temp_PORTC movlw Begin_value movwf TMR0 return ;----Главна програма---- main call Timer_config movlw B'10100000' movwf INTCON loop nop goto loop END
|  |  |  |  |
Прикачвам примерна схема. Не съм сложил бутони за настройване на часа но ще сложа, само да тръгне. С PORTB контролирам сегментите а с PORTC отделните индикатори
Моля ви помагайте. Много труд хвърлих в това нещо и просто искам да го направя.
|
| Чет Май 08, 2008 9:30 pm |
|
 |
|
ji4ka
Ранг: Форумен бог
Регистриран на: Чет Фев 01, 2007 4:04 am Мнения: 1539
|
1. Увеличи токовете като намалиш резисторите. Тия NPN от към VDD - куца работа - сложи PNP-та и инвертирай изходите в програмата.
2. Вместо общ резистор R9-R16 сложи отделен за всеки сегмент ЛЕД-ове - качеството си има цена. Провери и дали ти е стабилно захранването.
3. За програмата явно нещо си объркал ,ама нещо ме мързи да я изследвам. Действай със симулатора стъпка по стъпка
|
| Чет Май 08, 2008 10:39 pm |
|
 |
|
wolfshark
Ранг: Минаващ
Регистриран на: Пон Ное 26, 2007 11:34 pm Мнения: 95 Местоположение: Видин
|
Сложих PNP намалих резисторите - по-добре е но си е слабичко.
Сега контролера съвсем се сбъгяса - показва само 88:88:88 но динамичната индикация работи (това стана след като смених транзисторите на сегментите с PNP и модифижирах таблицата в програмата)
Захранването е стабилно. Всичко работи по принцип и ако сега го препрограмирам вероятно ще заработи, но до кога... не знам след което може пак да се сбъгяса.
Имам 2 контролера положението е идентично, сега ще препрограмирам другия и ще го сложа. (само да спомена че са free samples)
|
| Чет Май 08, 2008 10:46 pm |
|
 |
|
fan
Ранг: Почетен член
Регистриран на: Съб Окт 13, 2007 12:12 pm Мнения: 712
|
Като начало, отдели захранването на индикаторите от това на процесора  , и виж в pdf -а на пика как и какви резистори ,диод и кондензатор се свързват към MCLR pina.
|
| Чет Май 08, 2008 11:16 pm |
|
 |
|
fan
Ранг: Почетен член
Регистриран на: Съб Окт 13, 2007 12:12 pm Мнения: 712
|
Ето ти развита темата! Прегледай внимателно! Чети повечко за контролерите!Успех!
(Несъм инвертирал изходите, ако се налага (а то е така), ги коригирай)
Последна промяна fan на Пет Май 09, 2008 8:16 pm, променена общо 4 пъти
|
| Пет Май 09, 2008 2:52 am |
|
 |
|
Cekins
Ранг: Форумен бог
Регистриран на: Сря Апр 20, 2005 12:02 pm Мнения: 9119 Местоположение: Разград
|
1. Светодиодите на общ катод + ULN200х и нямаш нужда от инвертиране плюс това спестяваш запояването на 8 транзистора и 8 резистора.
2. Ползвай нещо от сорта на BC3xx PNP (ако можеш да правиш смд ползвай BC807)
3. Светодиодите щом са по 3 в никакъв случай не ги връзвай паралелно. Винаги единия е с малко по-малък пад от другите и все едно имаш един светодиод + два дето ич не щът да светят ама не знеш защо така. Сметни си резистора за последователно свързани светодиоди.
4. Чети документациите на светодиодите - има 1000ххх вида светодиоди от от 50 Iv (ucd) до десетки хиляди. Тия дето се продават по магазините за жълти стинки са по 50 - 100 - сам се сещай че в динамичен режим ше светят ама някой друг път. За добро светене ти трябват над 2-3 хиляди а в най-добрия случай 20 - 30 хиляди. най добре като искаш големи цифри в комет има до към 3 инчови 7сег.лед. (малко скъпички) с маркировка xxxxx SRWA (super bright red) - вадят очи при 40-50 mA и са перфектни за динамична.
5. Направи си опресняването на таймер (аз го правя на таймер 2 обикновенно) за да ти е фиксирано точно времето. А и тогава по лесно ще видиш кое точно ти се бъгва.
|
| Пет Май 09, 2008 9:36 am |
|
 |
|
wolfshark
Ранг: Минаващ
Регистриран на: Пон Ное 26, 2007 11:34 pm Мнения: 95 Местоположение: Видин
|
Благодаря ти много! Прегледах кода, после ще го прегледам по-обстойно и ще видя дали работи. За контролерите определено имам да чета още доста. Не трябваше да се мятам директно на този 16F873 докато в момента чета за 16F84 - нещата са по-различни. Светодиодите си светят еднакво - не единия да свети по-силно а другите по-слабо
|
| Пет Май 09, 2008 12:20 pm |
|
 |
|
ji4ka
Ранг: Форумен бог
Регистриран на: Чет Фев 01, 2007 4:04 am Мнения: 1539
|
Кажи как си вързал диодите в тройки? Ако са последователно може да се наложи да вдигнеш захранването до 5.5В. Червените ЛЕД-ове имат пад 1.6-1.7В + загубите по трасето, 5В може да не стигнат. Иначе така е най ефективно. Нагласи тока през тях да е поне 100ма импулс.
PNP-тата да не си им объркал изводите? Трябва да се обърне колектора към диодите, емитера към Вдд.
|
| Пет Май 09, 2008 12:38 pm |
|
 |
|
Koleto
Ранг: Форумен бог
Регистриран на: Съб Фев 18, 2006 11:55 pm Мнения: 1301 Местоположение: София
|
И като направиш тока 100мА гледай да си се погрижил добре да не ти забие контролера.... защото... сещаш се какво ще се случи с пуснатите светодиоди в момента в който се отпушат съответните транзистори и контролера земе та умре... За съжаление така се прави на всякъде по динамичните индикаций за да светят силно... работи се почти с максималния допустим импулсен ток на диодите и се мисли много ама много как да се защити системата от забиване на процесора и ако това все пак се случи... трябва да имаш предпазен механизъм с който да угасиш индикацията (куче в контролера или извън него да резетва при забиване и т.н.)...
_________________ Някой ден и костенурките ще се научат да летят...
|
| Пет Май 09, 2008 4:43 pm |
|
 |
|
Cekins
Ранг: Форумен бог
Регистриран на: Сря Апр 20, 2005 12:02 pm Мнения: 9119 Местоположение: Разград
|
Koleto, аз затова му предложих на човека от тия индикатори - честно казано до сега съм ползвал само до 1 инч обаче дори и те в границите на допустимия ток по документация (че и малко отгоре) пак светят достатъчно силно, и като остане да свети само 1 индикатор при забиване не изгаря, просто свети доста ярко (вади очи дето му викам аз  ). За още по-големи индикатори може да питате @VANK
|
| Пет Май 09, 2008 5:09 pm |
|
 |
|
Zeus
Ранг: Почетен член
Регистриран на: Вто Окт 03, 2006 11:58 am Мнения: 924 Местоположение: Ботевград
|
Аз ползвам индикатори за динамична индикация на KingBright. Поръчвам си ги от Комет. При 5В слагам 120ом резистори SMD 0805. Светят доста силно. И забиването не е проблем. Случвало се е да забие и да свети един индикатор около 1 час без да изгори. Май проблема му е повече, че не му работи програмата, отколкото силата на светене. Ако имам време, ще я прегледам. Не, че и аз съм много навътре в контролерите, но може и да открия някой бъг.
|
| Пет Май 09, 2008 7:43 pm |
|
 |
|
wolfshark
Ранг: Минаващ
Регистриран на: Пон Ное 26, 2007 11:34 pm Мнения: 95 Местоположение: Видин
|
Преди 2 седмици направих друг часовник - с нормални индикатори и PIC 16F628 като схемата и програмата взех от интернет. Странно но там нямаше никакви резистори - PORTB директно отиваше на сегментите, така и го направих. Всичко работи нормално но има отново проблема, че 1 свети по-силно от 8 например
|
| Пет Май 09, 2008 8:21 pm |
|
 |
|
fan
Ранг: Почетен член
Регистриран на: Съб Окт 13, 2007 12:12 pm Мнения: 712
|
Това добре, а ти до къде стигна със задачката?
|
| Пет Май 09, 2008 8:26 pm |
|
 |
|
Zeus
Ранг: Почетен член
Регистриран на: Вто Окт 03, 2006 11:58 am Мнения: 924 Местоположение: Ботевград
|

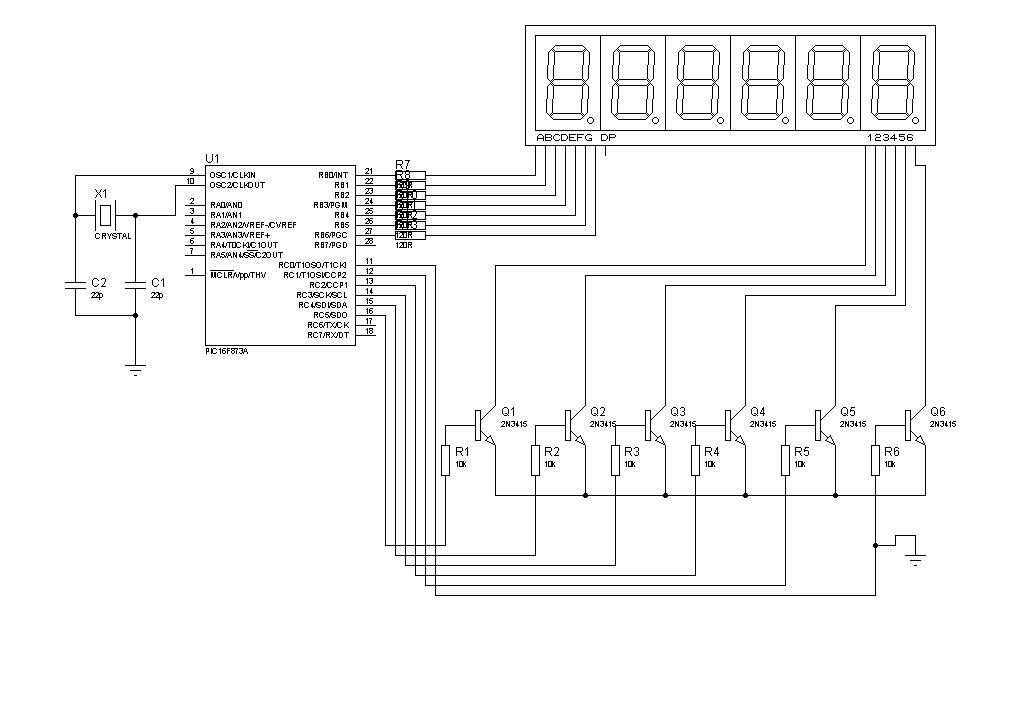

И аз така правя. Сегментите ги свързвам през резистори директно към порта, а анодите/катодите ги управлявам през транзистори. wolfshark - компилирах програмата ти от поста и я пуснах през Протеус. Брояча започна да нараства, динамичната индикация си работи. Виж все пак връзките по платката. Закачих схемата от протеуса с която пробвах.
|
| Пет Май 09, 2008 8:28 pm |
|
 |
|
Ки4о
Ранг: Форумен бог
Регистриран на: Съб Юли 22, 2006 9:50 pm Мнения: 1638
|
Zeus - схемата то е грешна  виж къде си вързал земята
|
| Пет Май 09, 2008 8:35 pm |
|
|
