тия дни ще правя това. викам да пусна темата още отсега, та, като изникнат проблемите, да имам готовност
първата стъпка е да подкарам мигащо диодче с pic-а, който поради липса на средства (и желание да се занимавам с тая платформа) ще програмирам с този "програматор" или, ако не стане, с този от тука (който изглежда малко по-"истински"). за щастие, имам сериен порт на щайгата... мнения за схемите?
някои от частите, особено смд кондензаторите, както и големия 390n/275v не намерих.. ако не сполуча и в останалите няколко магазина, които не съм посетил, ще трябва да се правят магии... представете си резисторче или жълто керамично кондерче, със сгънати крачета, лепнато на мястото на смд въшката...

иначе всякакви мнения, съвети и идеи по настоящата схема биха ми били от полза

220n/275 - два в паралел , тези се намират . Пик 12 си се пишат перфектно с джейдием-а ( С508/509/А съм писал стотици без ядове ) , няколко смд-та не са проблем ама е хубаво като ги заместваш с 'нормални' поне един от изводите да е запоен на нормално островче с дупка в средата , иначе късат писти. Красивото изпълнение е да подлозиш дебела двойностранна лепенка или капка лепило.

попрегледах пак схемата, на едно място пише, че може да бъде 390-470 нано, струва ми се, че срещнах нещо в този обхват по магазините. пък 220-ки мисля, че имам по старите платки.

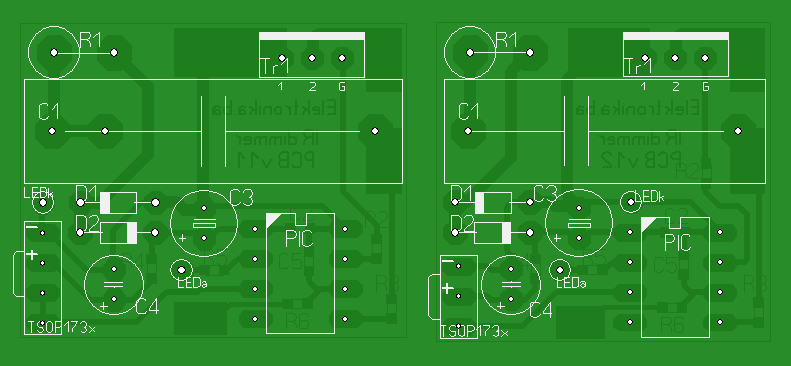

по-долу съм предложил една авторска интерпретация с through hole компоненти. предвидих място и за два кондера в паралел, както и за различни габарити. човек не знае какъв кондензатор ще му подхвърли съдбата! това го знам от личен опит преди нея е ор'гиналът в два варианта. ще ми се и някой друг да ги погледне, за да съм сигурен, че не съм допуснал някоя груба грешка, щото гасилката е за любимата, а не ми се ще да опукам инсталацията у тях у нас как да е пък докато се кокорех в платките, като страничен ефект ми изникна най-великото име за пънк-джаз банда - група "фаза 0". айде, че ме избива на тъпизми, а не съм такъв тип форумна личност. поздрав

реших да наредя компонентите на една монтажна платка и си намерих няколко кусура... ще има ли проблем да сглобя цялата схема на монтажна платка (едностранна), в смисъл краката на компонентите достатъчни ли ще бъдат за проводници, или е необходимо да ецна платка с широки писти? все пак за 220 волта става въпрос...

също така, до каква мощност може да работи дадената схема?

BTA41-600 по дата_лист може да издържи 40А. При 220V това са почти 9kW. Друг е въпроса как ще го охлаждаш, но това е друга тема. А и винаги съм се чудил с тия тънките крака отде ша мине тоя ток, ама това е съвсем друга тема

Пистите не се правят дебели заради напрежението, а заради тока. Ама пък изглежда красиво когато високоволтовите са дебели. Пък че там тока дето тече е 10-ки пъти по-малък от този дето тече в значително по-тънките нисковолтови ...

Кокретно по въпроса : схемата ще има две-три ограничения за максималната консумация : 1. триака - там работата ясна. 2. ширината на пистите за това си има калкулатори из нета - преди време бях намерил един сайт дето въвеждаш къв ще е тока, каква е дебелината на медта на платката, ширината, дължина, околна температура и ти пресмята каква ще е температурата на пистата. 3. Клемите - ако слагаш такива.

Ама за една лампа всичко дето го писах по-горе е само да си "чеша езика".

В друга тема писах че"Млад Конструктор" имат кит пик-мигалка , имат и това :
http://www.constructor.bg/mk/IR_regulator.htm
подобно на твоето , голата платка е лев и двайсе ...
дори и развоен комплект за пик18Ф имат ( не е налично в момента).

ох, измъчих се с правенето на jdm-а, 1 час мъчих тонер трансфера, после ецването стана за 20 минути, разпробих, налепих чарколяка и се оказа, че нямам единия кондензатор. накрая му намерих някакъв от стари платки - то се оказа, че трябва да е тантал... утре пак ще се обикаля, майка му стара.

нормално ли е пробникът за диоди на мултицета да не "кълве" на 1n4148? пробвах 2-3 бройки, и в двете положения не се обажда. иначе пиука нормално.

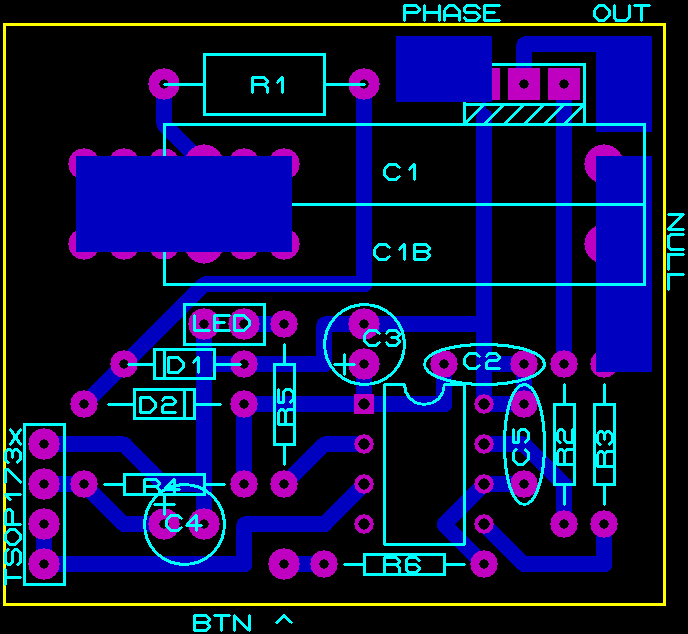

и много искам да помоля - някой, ако има малко време да отдели, да погледне оригиналната схема на гасилката и моя layout за несъответствия, че просто не вярвам вече на очите и ръцете си...

Той диода да не е проводник че да пиука на него. Трябва да си е на мерене на диод и да показва някакви цифри (около 600 за 1n4148). Кондензатотара ти пък едва ли трябва да е тантал. Там откъдето гледаш сигурно човека не е имал друго или го е сложил за красота.

де да го знам... взех един вече, ще го сложа. трябваше и обикновени електролити с тая стойност да взема, ама кой да се сети.

може пък да е като при аудиофилите - после програмираната мигалка да мига по-топло и натурално...
ще сменя и транзисторите, да не съм им объркал краката и/или опукал някой при запояването. иначе красиво се получи, ама красотата не програмира контролери...

при hardware test winpic800 ми дава device not responding, ама това щото не съм сложил още контролера ли е? т.е. компютърът разпознава ли програматора, без контролерът да е свързан?

и, като гледам, че на vpp дава 7.6v при изключен флаг и 3.5 при включен, хич не ми се ще да го свързвам...

ic prog-а има тестове , напреженията ги мери спрямо масата на цокъла а не на порта ! провери си хубаво схемата че е малко усукана и се случват грешки при налепването.

vdd = 2.89v при изключен от компа кабел някой кондензатор ще да е останал зареден
иначе напреженията меря спрямо масата на платката, т.е. на цокъла. съвсем се обърках... по платката някакви напрежения да потърся освен, ама не знам къде и какво да търся...

ей сега ще замеря с различни настройки на теста на ic prog какво става...

вс. изкл.:
vpp = 7.63v
vdd = -0.41v
vss = 0.00v (то аз спрямо него меря)
clk = -0.17v
dat = -2.12v

голяма промяна има само при enable mclr:
vpp = 1.40v
vdd = -0.03v
clk = 0v
dat = 0v

Мда, когато няма консуматор какво искаш да измериш - там тия напрежения стават квито трябва (почти) когато се закачи контролер. Да виждаш някъде 7805 по схемата че да имаш 5 волта? Или пък да имаш някъде по ком порта +15 волта? Затова преди два дена писах, че като ще е прост програматор, то поне да е пропик2. Не че и аз не съм почнал с JDM, ама аз си го купих сглобен за 6,50лв. После си сглобих пропик2 и след това вече PicKit2.

Снощи гледах PicKit3 ама още няма отделен софт за него - ше требе се минава през MPLAB за да се ползва. 2-ката си е удобна със собствения си софт ако се ползва някаква друга среда. А и откакто сложиха редактор на фюзовете съвсем.

сложих контролера - vpp скача до 9.5 v, vdd 1.15 v, clk -0.20 v, dat -0.45 v. не се програмира. също кварц може би иска...
