Здравейте имам PICkit2 програматор и софтуер за него версия v2.61 и вече доста време се мъча да програмирам един еепром24c08А и един пик 16f84A.За еепрома имам готов бин файл и за пик 16f84A имам готов хекс файл дотук всичко добре но когато задам команда write и при двете интегрални схеми ми изписва Programming failed at EEPROM addres 0x000000.Може ли да ми кажете къде греша и трябва ли нещо допълнително да се настройва или инсталира?

Сигурен ли си че го връзваш правилно?

Значи ако всичко ти е ок, в софта си трябва в Programmer->manual device select да не ти е чекнато и със закачен 16f84a като цъкнеш на tools->check comunication да ти разпознае пик-а.

Ако не става провери излиза ли ти коректно 5 волта (чекваш си там чафчицата на VDD) - обикновенно са към 4,9.

Ама провери си пак правилно ли си подал всичко...

Да програматора е вързан правилно но като му дам tools->check comunication и с отметната чавчица на VDD не ми го разпознава а само ми изписва PICkit2 found and connected(Parts in this family are not auto-detect.)Също така му задавам и команда Veryfi на тази команда ми изписва Verification of EEPROM failed at address 0x000000. Да напрежението е 4.9 волта на VDD.Даже забелязвам че и това което е написано на платчицата до всеки пин няма нищо общо с това в пдф-а на пик16ф84а,поставям си го на цокълчето както е нарисувано.

На коя платчица написаното? Пиккит2 няма платчици - има само един 6 пинов женски конектор отпреде си.
1.Reset - има стрелкичка на него.
2.VDD
3.GND
4.Data
5.Clock
6.LVP

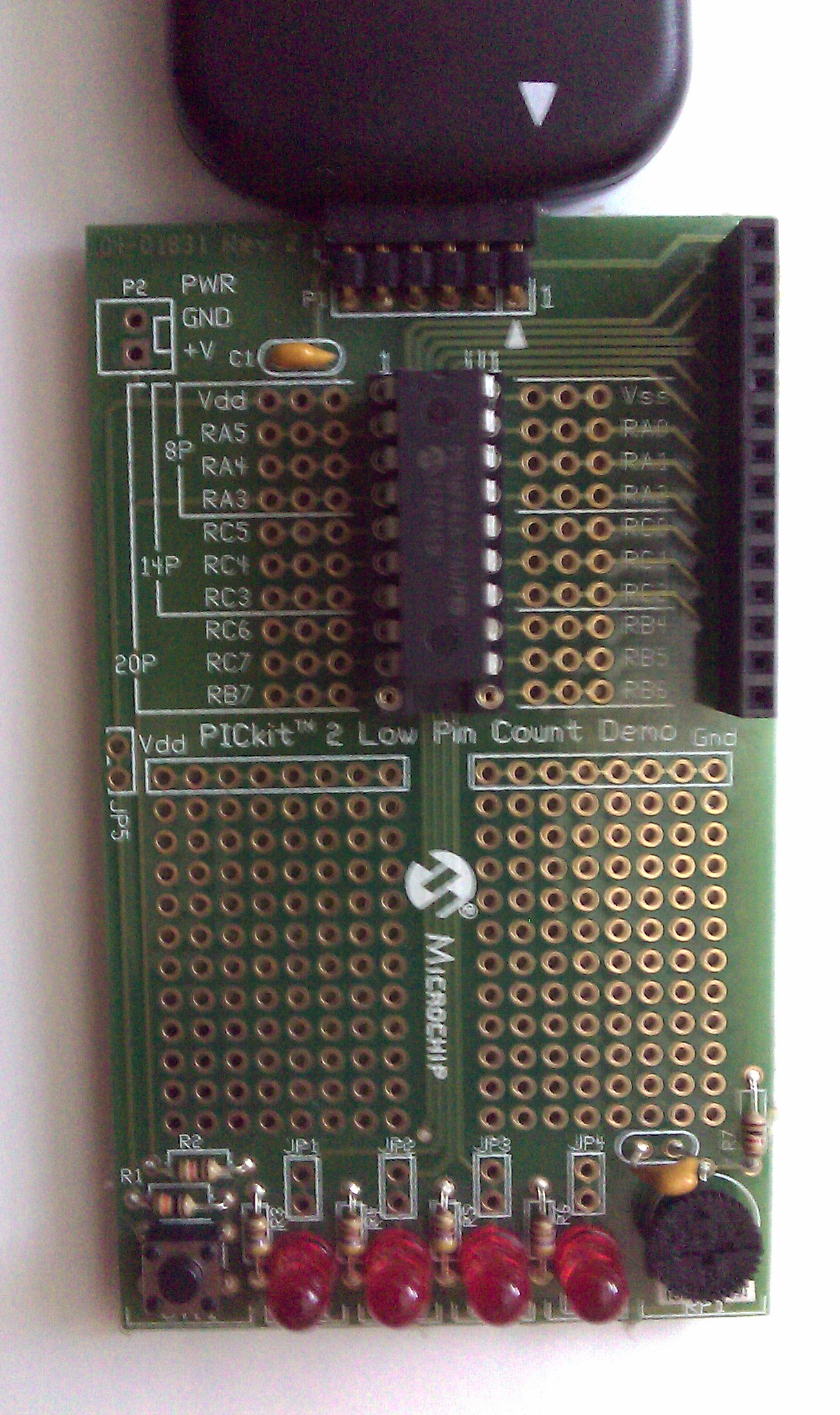

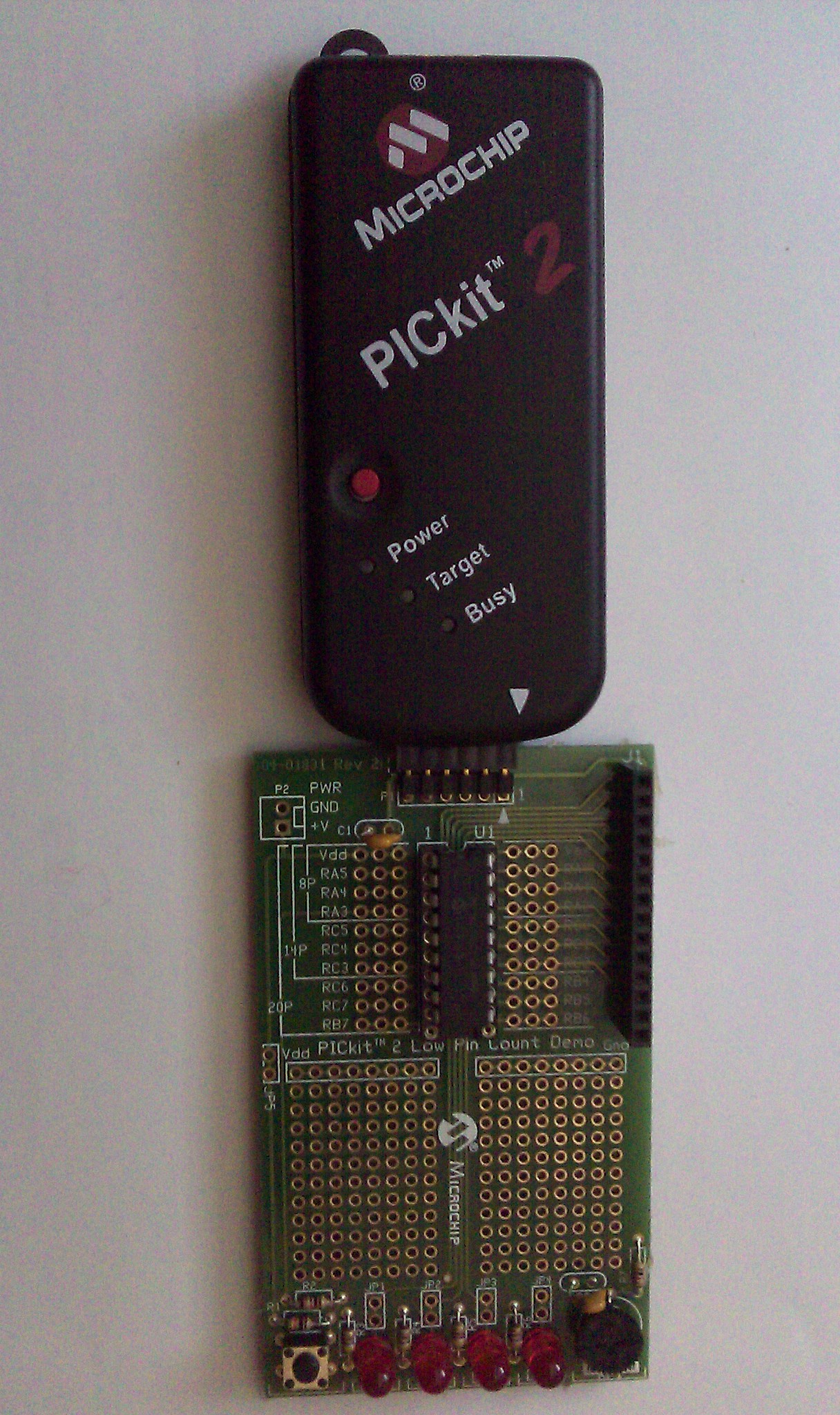

Тука ще кача 2 снимки как изглежда моя пиккит 2

Тая платчица не става нито за F84 нито за 24C08.
Тя е само за:
8-pin DIP Flash Devices:
PIC12F508, PIC12F629, PIC12F635, PIC12F509, PIC12F675, PIC12F683, PIC12F510
14-pin DIP Flash Devices:
PIC16F505, PIC16F630, PIC16F684, PIC16F506, PIC16F676, PIC16F688
20-pin DIP Flash Devices:
PIC16F685, PIC16F689, PIC16F785, PIC16F687, PIC16F690

Ами щом не става тази платчица какво бихте ме посъветвали да направя по какъв начин да ги програмирам нова платчица ли трябва да се прави не ми е ясно?

Виж кои сигнали на кои пинове на Pickit излизат. Свържи PGC, PGD, Vdd, Vss (GND) и Vpp (reset) на контролера където трябва.
За паметта съответно са Vdd, Vss (GND), SDA и SCL. Краците от 1 до 4 - към маса (за корпус с 8 извода).

...и печеш...

Значи ако правилно съм разбрал да си намеря един 8 пинов цокъл да погледна в PDF-овете на интегралните схеми и да ги наредя както е дадено на който пин каквото е нужно?

и жички да усучеш на пиновете, пак ще стане ако уцелиш точно.

Ами значе така ще направя ще си намеря цокълчета и ще си ги направя по даденият от вас съвет.Още веднъж Благодаря за помощта!

Цокълът с 8 пина е за паметта. За контролера ще трябва друг.

А да добре разбрах!А някой може ли да ми каже това LVP което излиза на 6 извод на програматора за какво е или той си се използва отново при програмиране за което чипче е необходимо?

На тоя етап LVP няма да ти трябва.
Не забравяй да настроиш пиккита да подава захранване (5 волта) към нещата които ще програмираш.

Има ли значение на кой извод ще подам VDD на A0;A1;A2 или те не са затова? Или това просто си е захранването на чипчето?
