Здравейте,

сблъсках се с едно импулсно захранване реализирано по много странна схема.

http://www.valdodov.com/images/123.pdf

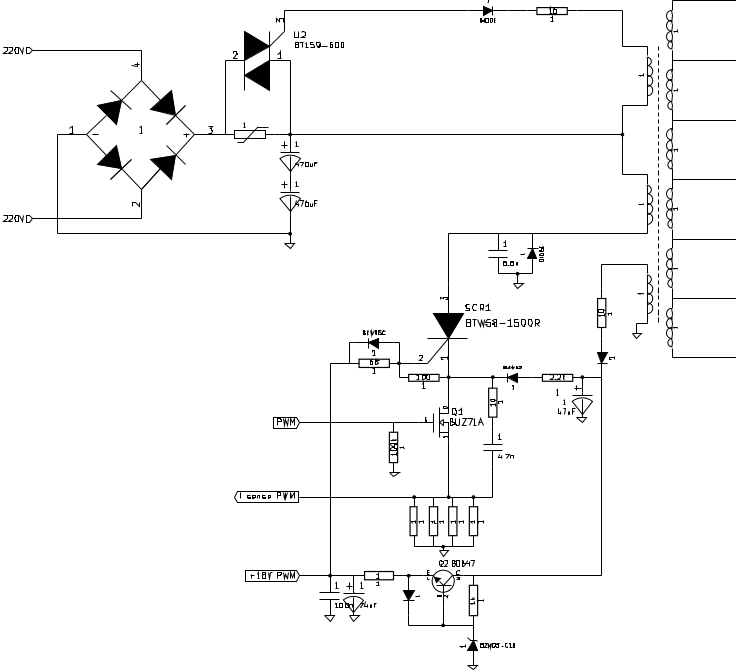

Ако някой ме просветли как по дяволите работи тя ще му бъда много признателен. По специално ми е странно защо 50V транзистор Q1 (BUZ71A) не изгаря.

P.S. съжалявам за не много добрата схема но в 00:45мин. не мога да нарисувам друга по-добра

Простичко обяснено - когато Q1 e запушен, тиристора SCR1 също е запушен - така напрежение сорс-дрейн си е 0 (или поне приблизително). Когато Q1 се отпуши, отпушва и тиристора. Обаче тогава вече напрежението сорс дрейн си е 0 и не може да стане повече, след което тирисотра е отпушен обаче и Q1 също и няма как напрежението да стане по-голямо от наколко десетки миливолта (предполагам). При запушването се получава пак магия дето не позволява напрежението сорс-дрейн да не нарастне много.

Хм, не бих разчитал на магически обяснения.

Още повече при това обяснение разликите в скоростите на запушване на транзистора и тиристора биха били фатални за първия според мен.

Трябва да отбележа че това зхранване е от медицински апарат и би трябвало да е много надеждно, така че проектантите му едва ли биха разчитали на магии.

Тоя тиристор е доста специален, та ...обяснението едва ли ще е просто.
Интересно, че има два входа PWM.....

Не изгаря заради диода емитер-база на Q2 и ценеровия диод най-отдолу на схемата.

Добре, че бота вдигна тема от 2013та година.

Миналия век, в миналия строй, в Правец правеха копия на епъл2 и се опитваха да правят копия на импулсни захранвания - баща ми като купуваше правците за предприятието в което работеше, все гледаше да са с вносните захранвания щото копията не издаянваха и един месец.

Сега е глезотия - вземаш един чип от кометя, едно трафче и няколко елемента около него дето са някви стинки и готово импулсно. И аз го правя същото, без да се задълбочавам как аджеба работи тая черна кутия.

Страннен ми се вижда коментара за ценера, който e 18V/20W.
Все пак аз очаквам през Q1 - BUZ71A да минат 10ина ампера, при положение, че той е 13А, но може и да греша.

Още повече, че транзистора Q2 се използва за направата на захранването за PWM-а.

Дайте някоя по-смислено обяснение моля.

Темата е доста древна. Повдигна я ботът предлагащ анални забавления, и който Реконструкторът го мързи да забърше...

Дрейнът получава около 20-24В от долната намотка на трансформатора през двата изправителни диода, т.е. на катода на тиристора при запушено състояние има не 320В, а около 300В.
Когато първоначално захранването се включи в контакта и всичките кондензатори са разредени и няма захранване на PWMa (съответно и транзистора е запушен), утечния ток на тиристора преминава през двата резистора отляво, резистора на PWM, оттам през диода долния транзистор и ценеровия диод към маса. По този начин напрежението на Q1 м/у D-S е не повече от 18-19В. Спазени са всички постояннотокови режими на Q1.
ПП: този начин на свързване на тиристора не позволява "отпушването" му преди да се е "включил" транзистора, заради по-високото напрежение на катода от това на УЕ, т.е. няма как да отидат 300В на дрейна.
