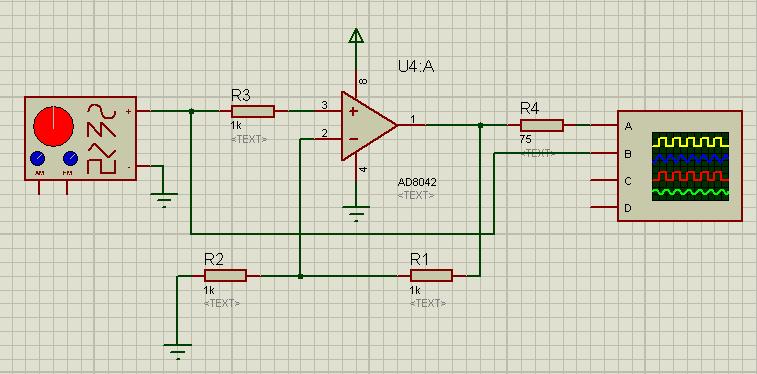

Здравейте, искам да усиля правоъгълен сигнал с размах 1.5Vpp като за целта избрах Rail-to-rail операционен усилвател AD8042 http://www.analog.com/static/imported-files/data_sheets/AD8042.pdf. Предварително го симулирах с Proteus и на смулацията всичко беше ОК . Изходния сигнал е усилен два пъти, честотата на входния и изходния сигнал е 1 MHz. В действителност обаче когато запоих реален усилвател на платка нещата не се получиха по същия начин както на симулацията. При подаване на захранващо напрежение в първия случай 3.3v , a след това и 5v в началния момент се наблюдава усилен правоъгълния сигнал, който подавам на входа с нормална форма, но веднага след това изчезва и на осцилоскопа наблюдавам права линия. Всичко това става в рамките на една секунда. За филтриране на захранващото напрежение съм свързал два паралелно свързани кондензатора 10uF и 150nF между 8-мо краче и маса. От принципната схема (в прикачения файл) се вижда че за R1 и R2 съм свързал два резистора по 1K. Къде може да е проблема ? Преди няколко дни пробвах да оживя друг операционен усилвател OPA2353 на TI, той също беше Rail-to-Rail свързах го по същата схема на симулацията беше ОК и на платката също беше ОК, но се оказа, че не е достатъчно високочестотен и затова взех този AD8042. За захранване използвам интегрални стабилизатори за 3.3V и за 5V съответно ld1117v33 и 7805. Ако някой се сеща къде може да е проблема ще съм много благодарен ако сподели информацията. Благодаря предварително.

Е най-вероятно генераторът ти има кондензатор на изхода който като се зареди и отива
в небесата работата. Опитай да натовариш изхода на генератора примерно със
стотина ома към маса, ако това не промени нещата търси друга причина.

100 kOhm

И с OPA2353 ще се получи същото, само за повече време. Освен ако входният ток не е по-малък от утечката на кондензатора . Първо кажи въпросният правоъгълен сигнал какво представлява - има ли постоянна съставка (ако има - колко е ) или не, трябва ли и тя да се усилва. Защото ако има - става малко по-сложно. Ако няма или е малка, препоръката на tgi ще ти свърши работа. Може въпросното съпротивление да е по-голямо, за да не шунтира изхода на генератора.

По-скоро два резистора към земя и захранване, за да центрира сигнала по средата.
Иначе ще отреже половината правоъгълник и следващия му въпрос ще е - що усилването е х1 вместо х2.

Edit: не чак до средата естествено, иначе пак ще го насити.

Бе той да докара нещата до DC, после ще му мисли. Нали бил (не съм го гледал) RRIO
усилвателят, ще види къде го насища къде защо влиза, така се учи. Нали няма да
му прави phase reversal, това може да бъде объркващо (като го видях за пръв път преди
не знам колко години бая му се блещих докато повярвам на очите си, ама беше
толкова отдавна че дори не помня с какъв модел усилвател беше; и май не бях съвсем
зелен когато го видях за пръв път, значи 709 и 741 не са го правили като прохождах с тях ).

Благодаря на всички отзовали се на моя проблем . Днес пробвах препоръките на всички, но проблема се реши като свързах паралелно не изхода един резистор 100К и импулсите останаха с постоянна амплитуда на изхода. Пробвах и с един тример 100к и мених съпротивлението от 10 до 100к но особена разлика нямаше освен спад в амплитудата на изходния сигнал. Забравих да уточня, че входния ми сигнал е биполярен и целта ми беше с тези 1.5Vpp да задействам един тригер на Шмит за да възстановя импулсите. А генератора ми наистина има прехвърлящ кондензатор вътре, преди него обаче има 11V DC ниво. При свързване на товарния резистор от 100k импулсите на изхода бяха с постоянна амплитуда, но доста накъдрени по време на високото ниво. След като свързах един делител на напрежение, на не инвертиращия вход в съотношение ( GND 1/4 Vcc ) , изходния сигнал се отмести нагоре и накъдрянето изчезна. Закривам темата.

Добре я закри ама имам чувството че не си разбра грешката, не че някой ти я обясни, де

Аз мислех да му обясня, но поне исках да разбера дали иска да усилва постоянен или променлив ток, за да не говоря съвсем общо.

Исках да усливам променлив ток. Всъщност каква ми беше грешката ?

Не си взел под внимание входния ток на - входа.

едит: грешка, глупости, не е това разбира се.

На + входа, през него ти се зарежда разделящия кпндензатор докато наситиш
входа.

Мии колкото и да е идеален ОУ-то през входа му текат някакви постоянни токове и си искат резистор който да ги обира, през кондензатор не става.
А от ОУ-то става и тригер на Шмид, просто от изхода през резистор връщаш малко сигнал към неинвертиращия - така си решаваш и проблема с тоците.
Поразгледай малко схемотехниката с ОУ че е много полезно нещо.

Аз съм използвал това връзванe на LM7171 и работи добре на синусоида.
С16 съм го махнал, да не ми реже високите честоти.

Не е "това връзване", тримерът след разделящия кондензатор осигурява път за входния ток
в твойта схема.

При това свързване ще усилва само едната полувълна.
Ето тук е нарисувано как става:
http://www.ecircuitcenter.com/circuits/ ... inv_ss.htm
