Здравейте. Имам една мини метеостанция за измерване на външна и вътрешна температура на фирмата "ТСМ". Дисплея ми е частично повреден и не се вижда добре вътрешната температура. Реших да си направя моя такава с един пик, но преди това се заех да разбера какво излъчва външния сензор. Свързах към изхода на един приемник на 433MHz line in на PC и записвах пакетите за различните температури. След това разглеждах получените диаграми и на пръв поглед забелязах, че:
1. Единицата е с продължителност на импулса 400us, а на нулата 980us.
2. Сигнала се предава по два пъти с кратка пауза между пакетите.
3. При всички отделни температури се вижда, че до една част от пакета всичко е еднакво.
4. При една от температурите батериите на сензора не контактуваха добре и светна индикатора за слаба батерия. Това даде промяна в кода от еднаквата част.
5. При една част от температурите дължината на пакетите е различна.
Опитах се да намеря някакво описание на тези протоколли, но това което намерих е различно от това, което излъчва моята метеостанция. Ако някой има информация по какъв начин да разчета пакетите би било добре да сподели

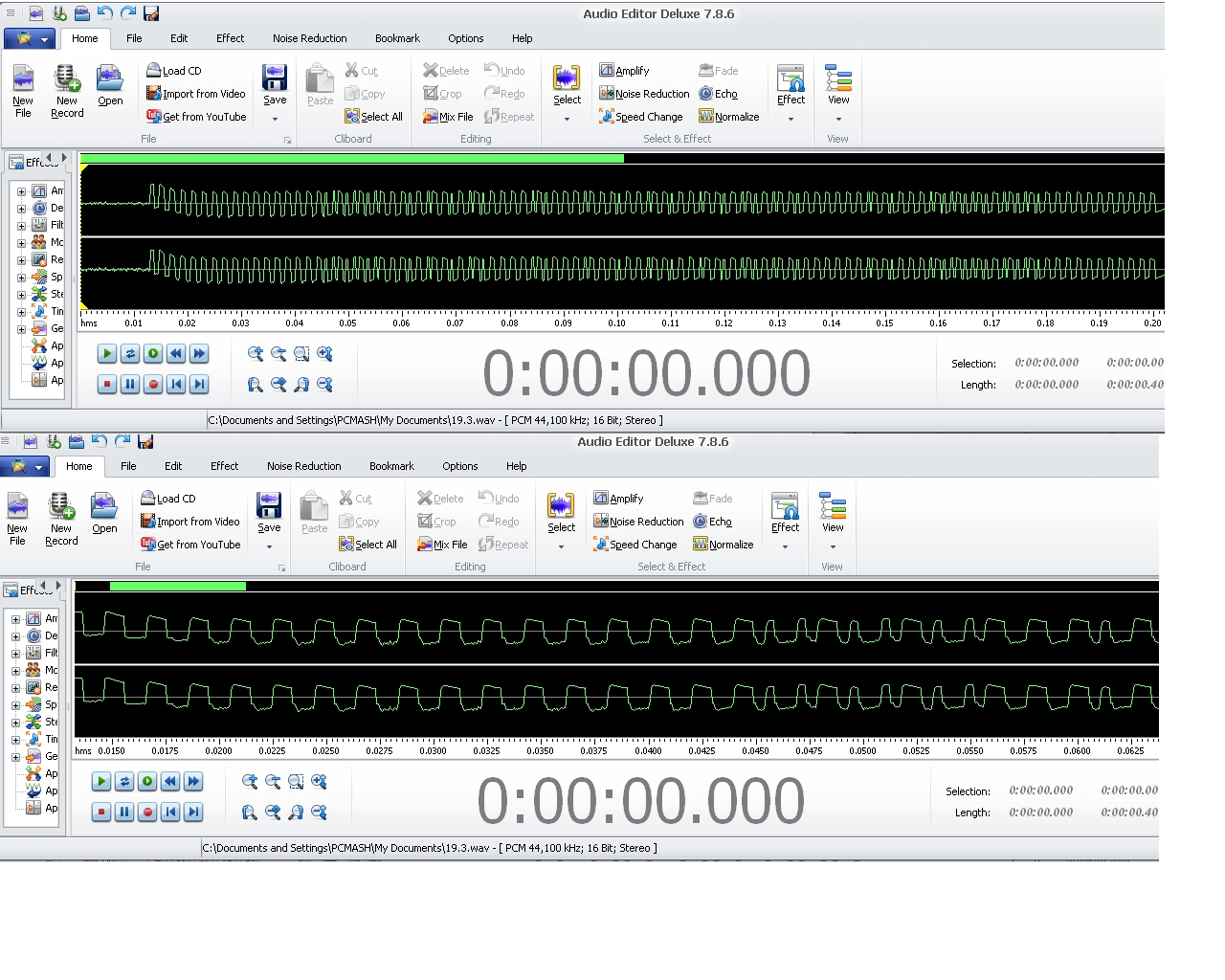

Прилагам записаните от мен пакети със съответните температури.

дисплейчето ЛЦД ли е? смисъл ако има вариант да вземеш нивата директно от сегментите, или управлението на дисплея

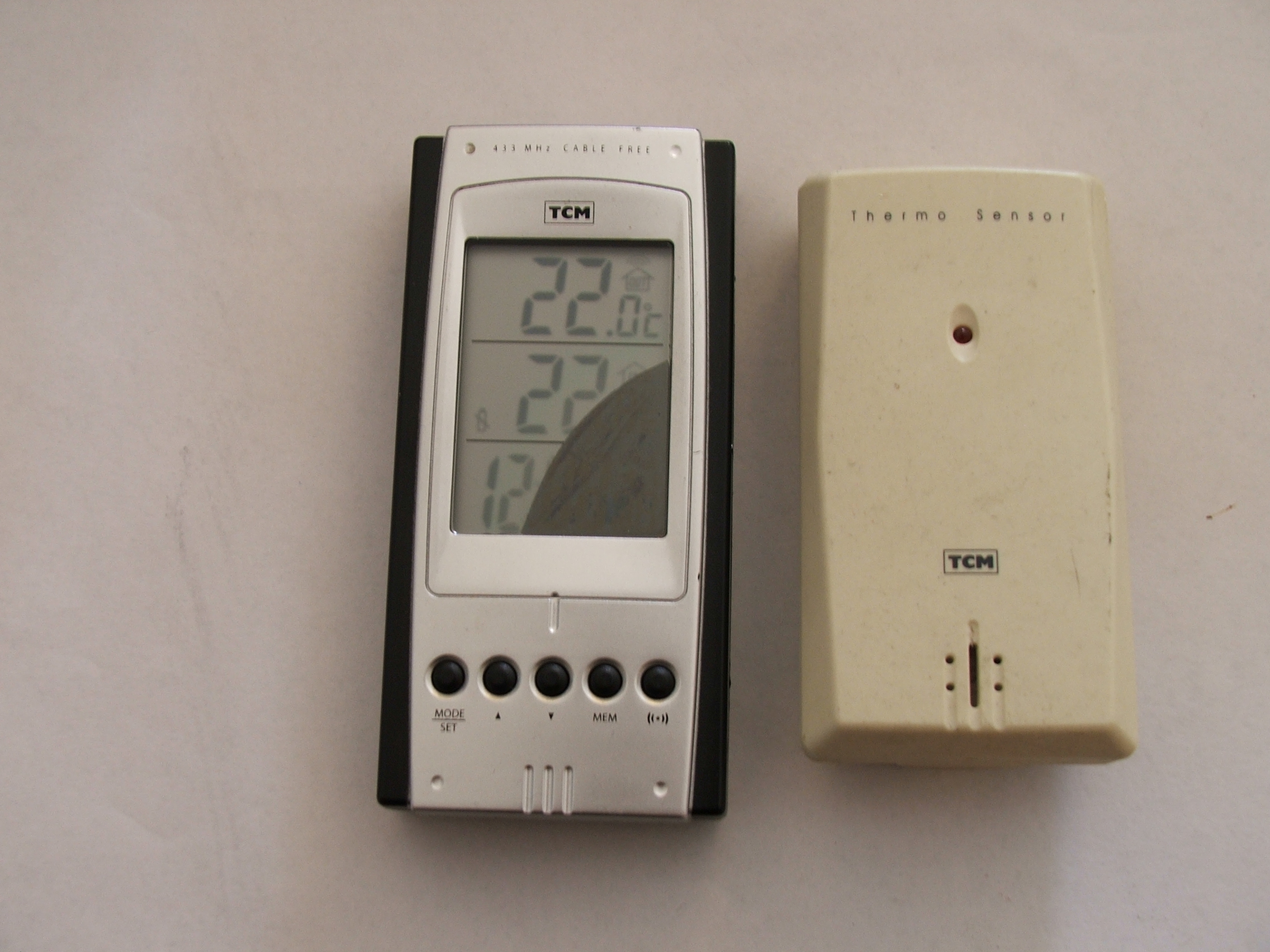

Ето изглед на изделието
По принцип е възможно, но ми се иска да си направя моя станция.

Трябва да похакваш: http://bertrik.sikken.nl/433mhz/

Това ясно, ама пълен батак ще се опитам да хвана нещо смислено от някъде.

идеята ми беше да хванеш управлението на самия дисплей и да си направиш все едно негов дубльор ама предполагам е също строго специализиран, и там е трудно да се захапе по лентовия кабел

Разбрах те, но пак казвам искам да си направя моя станция, която да измерва и други величини. При наличие на готов сензор не ми се иска да си правя мой нов. И за това е цялата тази хамалогия
До тук всички протоколи, които съм разгледал не съвпадат с моя. Но продължавам да търся.

Пробвай така

Може да не е чак толкова секретно
При промяна на някой параметър би трябвало да хванеш къде какво става

И така пробвах ама ... нищо получават се едни стойности, които не вършат никаква работа.

И така..... Стигнах до момента с писането на код за декодиране на полученият сигнал от сензора. Някой може ли да ми подскаже как най-рационално да чета генерираните импулси? т.е. дали с използването примерно на таймер 1. или някакъв алгоритъм с буфериране?!!?
Използвам 16F877А.

А разбра ли кое е единица и кое нула и кое е байт ?
Иначе най-лесно е според времената да налучкаш някаква скорост и да ползваш UART-a било то софтуерен или хардуерен

Горе е споменато, че 1 и 0 са с различна продължителност в микросекунди. Та с UART-a няма да стане.

С таймер 1 става. В началото на импулса го пускаш и в края го спираш. Сравняваш продължителността дали е 1 или 0 и буташ в някой регистър с RRF или RRL и така 14 байта.

Възможно е да стане и през УАРТ-а. Ако за импулса с най-голяма продължителност изчислиш скоростта така, че да получиш 0х00, то при късата продължителност ще е число с 1ци в старшите битове. Така ще може да ги разграничаваш.

Абе за няколко бита може и да стане, ама тука са 112. Не мисля, че ще ги хване всичките с тоя трик. А и паузите не са дефинирани. Аз бих го направил с бит-банг и таймер 1.

112 байта не е много трудно да се получат през уарт-а. А в момента на прекъсване може да запомняш към всеки байт и времето на получаване, така ще имаш и разстоянието между тях. Е и прекъсване по всеки фронт също би свършило работа.

Това с уарт-а лично бих го предпочел, защото ти трябва само УСБ->УАРТ преходник и само ПЦ софтуер.
